Автоматически калибруемый сварочный вращатель состоит из набора активных сварочных вращателей и комплекта пассивных сварочных вращателей.Рабочее колесо приводится в движение двигателем и редуктором для бесступенчатого изменения скорости.Если заготовка слишком длинная, можно использовать одну активную и несколько пассивных комбинаций.
Саморегулирующийся вращатель может автоматически регулировать угол опоры ролика в зависимости от диаметра заготовки, чтобы соответствовать опоре и приводу вращения заготовки различного диаметра.Бесступенчатая регулировка скорости с преобразователем частоты, широкий диапазон регулирования скорости, высокая точность и большой пусковой момент.В нем используется подшипник с высокой несущей способностью, отсутствие тряски при вращении и длительный срок службы.Комбинированное коробчатое основание, большая жесткость, сильная несущая способность.Специально разработанный вогнутый стальной сердечник с резиновым покрытием имеет высокое трение, длительный срок службы и высокую несущую способность.Передовая технология производства улучшает прямолинейность и параллельность каждого отверстия вала и максимально снижает смещение заготовки, вызванное недостаточной точностью изготовления.
| Спецификация и модель | Максимальный вес нагрузки (кг) | Адаптироваться к объему работ (мм) | Диаметр и ширина ролика (мм) | Линейная скорость ролика (м/ч) | Мощность двигателя (кВт) Линейная скорость ролика (м/ч) | Режим регулировки скорости | |
| Резиновое колесо | Металлическое колесо | ||||||
| ХГЗ-5 | 5000 | ￠250-2300 | ￠250*100 | 2* ￠240*20 | 6-60 | 0.75 | Электромагнитная бесступенчатая регулировка скорости Или бесступенчатая регулировка скорости с переменной частотой |
| ХГЗ-10 | 10000 | ￠320-2800 | ￠300*120 | 2* ￠290*25 | 6-60 | 1.1 | |
| ХГЗ-20 | 20000 | ￠500-3500 | ￠350*120 | 2* ￠340*30 | 6-60 | 1.5 | |
| ХГЗ-40 | 40000 | ￠600-4200 | ￠400*120 | 2* ￠390*40 | 6-60 | 3 | |
| ХГЗ-60 | 60000 | ￠750-4800 | ￠450*120 | 2* ￠440*50 | 6-60 | 4 | |
| ХГЗ-80 | 80000 | ￠850-5000 | ￠500*120 | 2* ￠490*60 | 6-60 | 4 | |
| ХГЗ-100 | 100000 | ￠1000-5500 | ￠500*120 | 2* ￠490*70 | 6-60 | 5.5 | |
| ХГЗ-150 | 150000 | ￠1000-6500 | Сделать по мере необходимости | 6-60 | 2*3 | ||

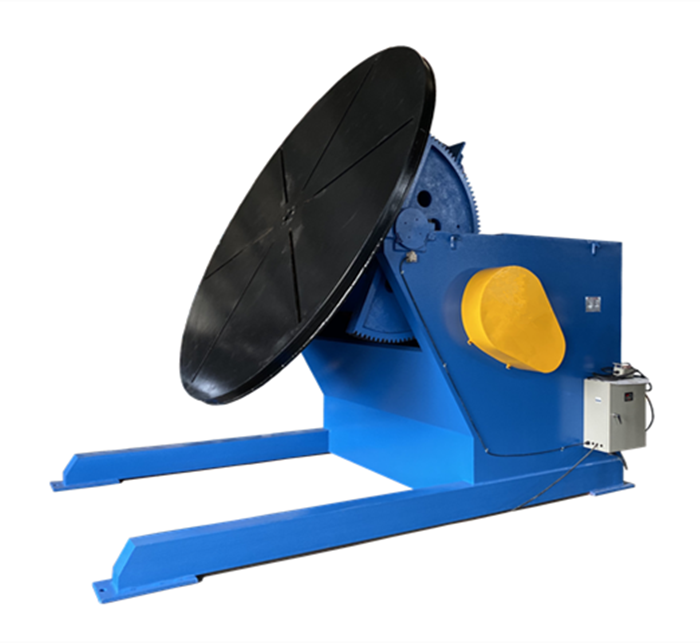

Позиционер представляет собой специальное вспомогательное сварочное оборудование, которое подходит для сварочного позиционера вращающейся работы, чтобы получить идеальное положение обработки и скорость сварки. Его можно использовать с оператором и сварочным аппаратом для формирования автоматического сварочного центра, а также он может может использоваться для смещения заготовки во время ручного управления. Для вращения стола используется бесступенчатая регулировка скорости преобразователя частоты с высокой точностью регулирования скорости. Блок дистанционного управления может осуществлять дистанционное управление верстаком, а также может быть подключен к системе управления оператор и сварочный аппарат для реализации операции соединения.
Сварочный позиционер, также известный как поворотный стол, широко используется для регулировки положения заготовки для достижения требуемого угла сварки или сборки.Стандартный сварочный позиционер не может удовлетворить всем требованиям.Мы можем предоставить индивидуальную компоновку в соответствии с размером вашей заготовки.
| Модель | Номинальная нагрузка (кг) | Скорость вращения (об/мин) | Скорость заднего хода (об/мин) | Скорость заднего хода (°) | Размер рабочего стола (мм) | вращение (кВт) | очередь (кВт) | Режим регулировки скорости | Максимальный диаметр поворота вертикальной плоскости (мм) |
| ЖБ-01 | 100 | 0,1-1 | ручная операция | 0-120 | ￠400 | 0.18 | / | Бесступенчатая регулировка скорости с переменной частотой | ￠600 |
| ЖБ-03 | 300 | 0,2-2 | ручная операция | 0-90 | ￠600 | 0.18 | / | Бесступенчатая регулировка скорости с переменной частотой | ￠800 |
| ЖБ-06 | 600 | 0,09-0,9 | 1.1 | 0-90 | ￠1000 | 0.75 | 0.75 | Бесступенчатая регулировка скорости с переменной частотой | ￠1500 |
| ЖБ-12 | 1200 | 0,05-0,5 | 0.67 | 0-90 | ￠1200 | 1.1 | 1.1 | Бесступенчатая регулировка скорости с переменной частотой | ￠2050 |
| ЖБ-30 | 3000 | 0,05-0,5 | 0.23 | 0-120 | ￠1400 | 1.5 | 1.5 | Бесступенчатая регулировка скорости с переменной частотой | ￠2100 |
| ЖБ-50 | 5000 | 0,05-0,5 | 0.14 | 0-120 | ￠1500 | 2.2 | 3 | Бесступенчатая регулировка скорости с переменной частотой | ￠2500 |
| ЖБ-100 | 10000 | 0,05-0,5 | 0.14 | 0-120 | ￠2000 | 3 | 5.5 | Бесступенчатая регулировка скорости с переменной частотой | ￠3240 |
В качестве вспомогательного сварочного аппарата оператор-автоматчик может выбрать сварочную систему в соответствии с технологическими требованиями пользователя.В устройстве используется бесступенчатая регулировка скорости преобразования частоты переменного тока для расширения и сжатия поперечины, стабильная скорость, головка оснащена электрическим механизмом поперечной точной настройки для точной настройки положения сварки. устройство защиты от разрыва цепи и скольжения, а вращение колонны оснащено тормозным устройством, которое является безопасным и надежным. Рама автоматической сварки в основном используется для сварки кольцевых швов круглых контейнеров типа платформы, консольного типа и портального типа.
Ниже приведены некоторые особенности сварочной рамы:
1. Сварочная рама может быть объединена со сварочным источником питания, сварочным вращателем или позиционером в соответствии с требованиями заказчика.
2. Колонна и подвеска представляют собой сварные детали, после сварки применяется закалка, а затем выполняется чистовая обработка для обеспечения требований высокой точности.
3. Подвеска использует квадратную направляющую, а горизонтальное расширение использует зубчатую рейку с высокой точностью и стабильностью.
4. Подъем стрелы оснащен устройством защиты от падения.
5. Поперечный ползунок сварочной горелки расположен перед подвеской для осуществления поперечной регулировки сварочной горелки сверху вниз и слева направо.
6. На колонне есть лестница для удобства обслуживания.Есть площадка для стоянки сварщика.
7. Он подходит для сварки TIG, MIG, лапой, пилой и другими способами сварки.
8. Беспроводной пульт дистанционного управления можно настроить в соответствии с требованиями заказчика, что делает его простым в использовании.
| разрешить концентрацию (мг/л) | ЛХ-1235 | ЛХ-3040 | ЛХ-4580 | ЛХ-5060 | ЛХ-8080 |
| Эффективный ход траверсы Выдвижение и опускание (мм) | 800-1200 | 800-3000 | 1000-4500 | 1000-5000 | 1000-8000 |
| Эффективный ход поперечины расширяется и сжимается (мм) | 3500 | 4000 | 8000 (2 части) | 6000 | 8000 (2 части) |
| Вертикальный ход подъема (мм) | 1400 | 3000 | 3500 | 3000 | 4500 |
| Базовый угол поворота | ручное управление ±360° | ±180° | ±180° | ±180° | ±180° |
| скорость подъема траверсы (м/мин) | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 |
| скорость подачи поперечной балки (м/мин)27002 | 0,12-1,2 | 0,12-1,2 | 0,12-1,2 | 0,12-1,2 | 0,12-1,2 |
| Колея тележки (мм) | 1000 | 1500 | 2000 | 2000 | 2700 |
Варианты основных компонентов
Отличается низким уровнем шума, отсутствием загрязнения, высокой точностью и высокой надежностью.
Уникальная конструкция этого станка для гидроабразивной резки упрощает установку и техническое обслуживание. Стабильное рабочее давление обеспечивает эффективность работы.
