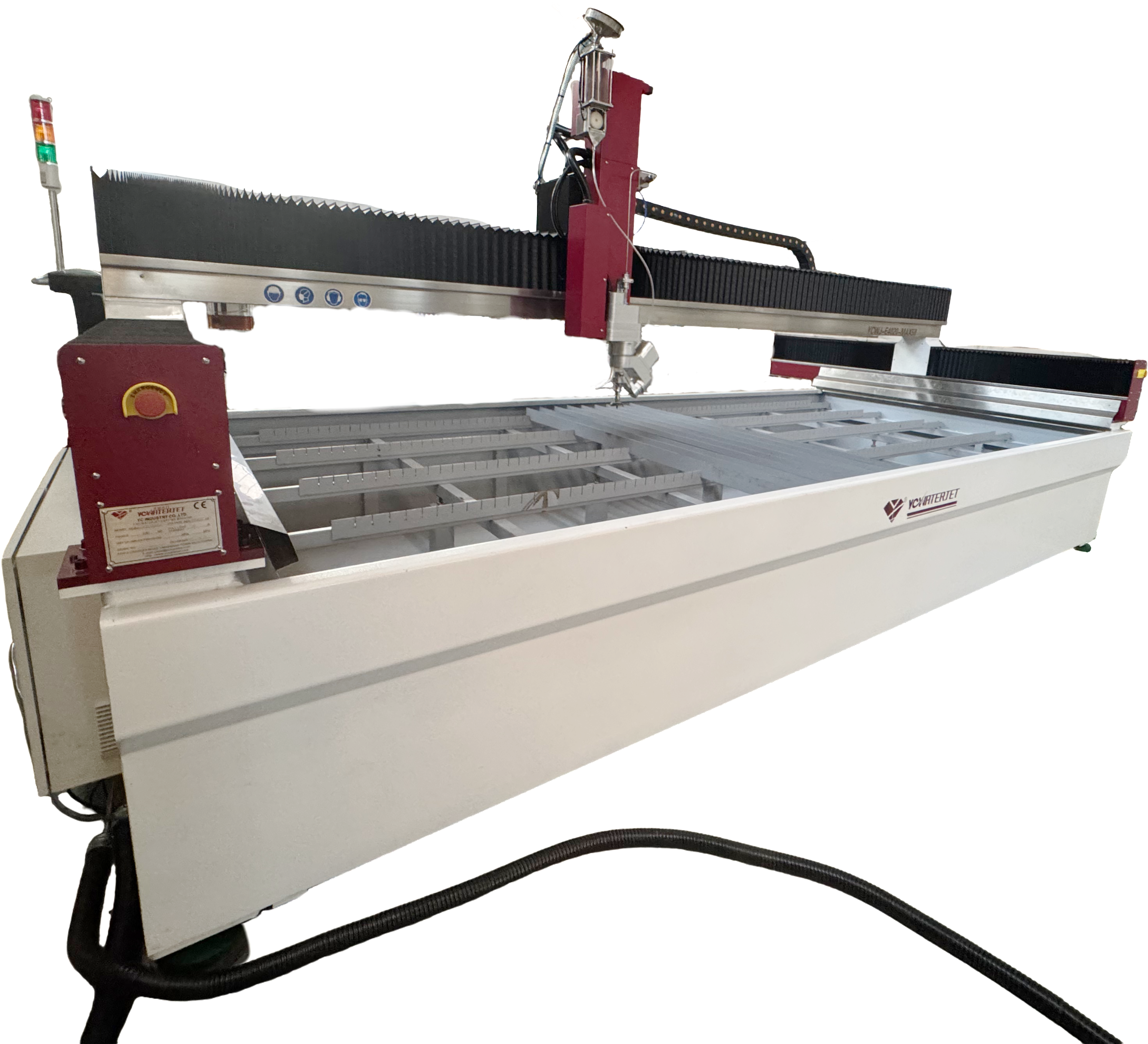

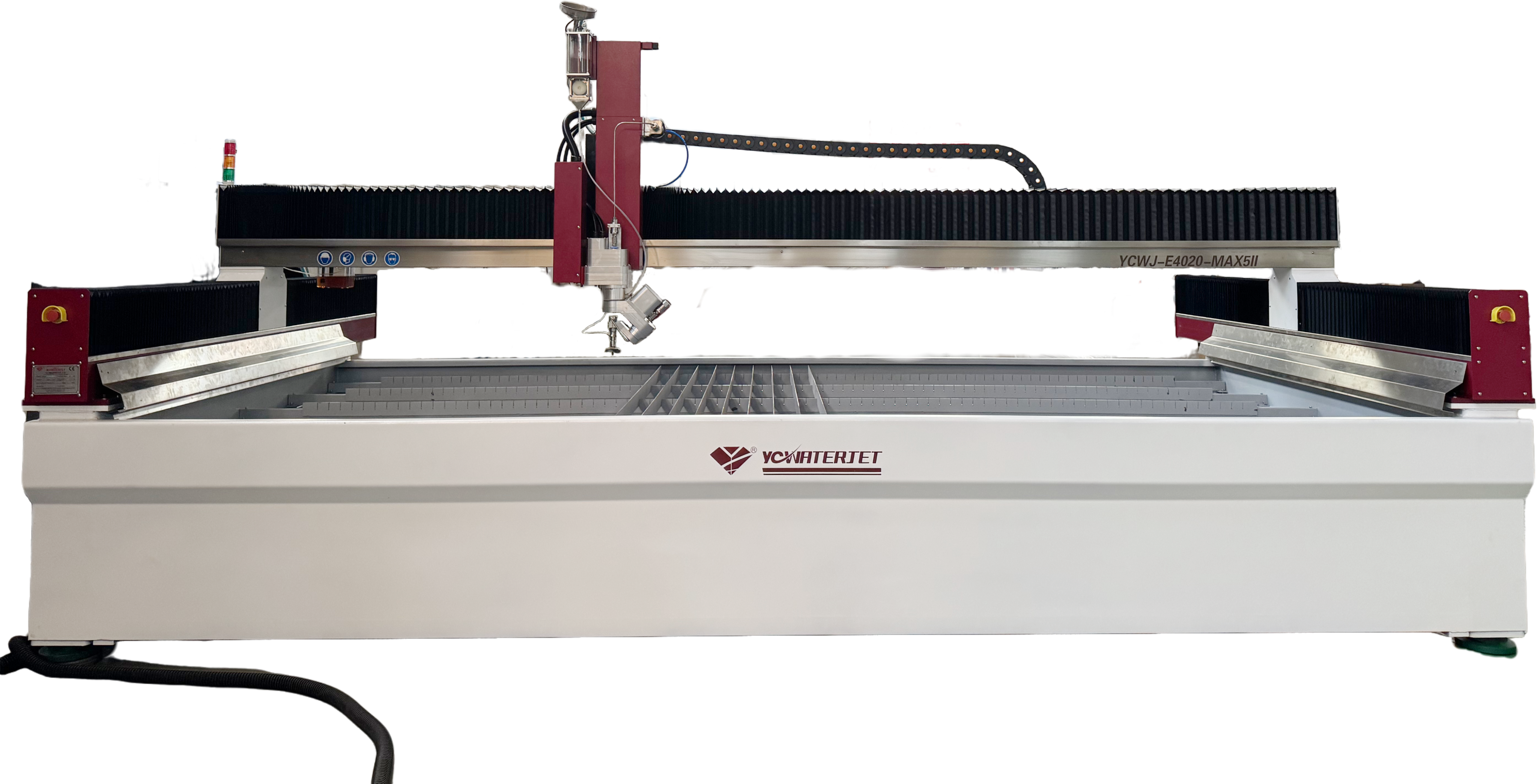

Новый станок для гидроабразивной резки серии E, специально разработанный для камня

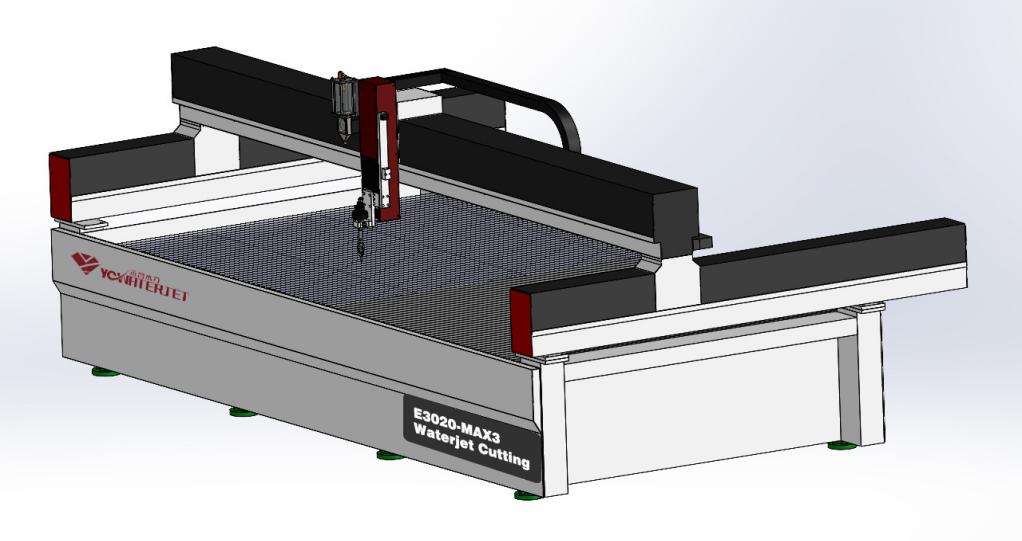

Название: Станок для гидроабразивной резки с ЧПУ YCWJ E3020/E4020

Эффективная зона резки: 3000*2000 мм/4000*2000 мм

Режущая головка: 3 оси/динамическая 5 осей/макс. 5 осей

Точность управления: ± 0,01 мм

Точность позиционирования: ± 0,025 мм

X,Y Скорость пробного хода: 0–8 м/мин (настраиваемая)

Описание:

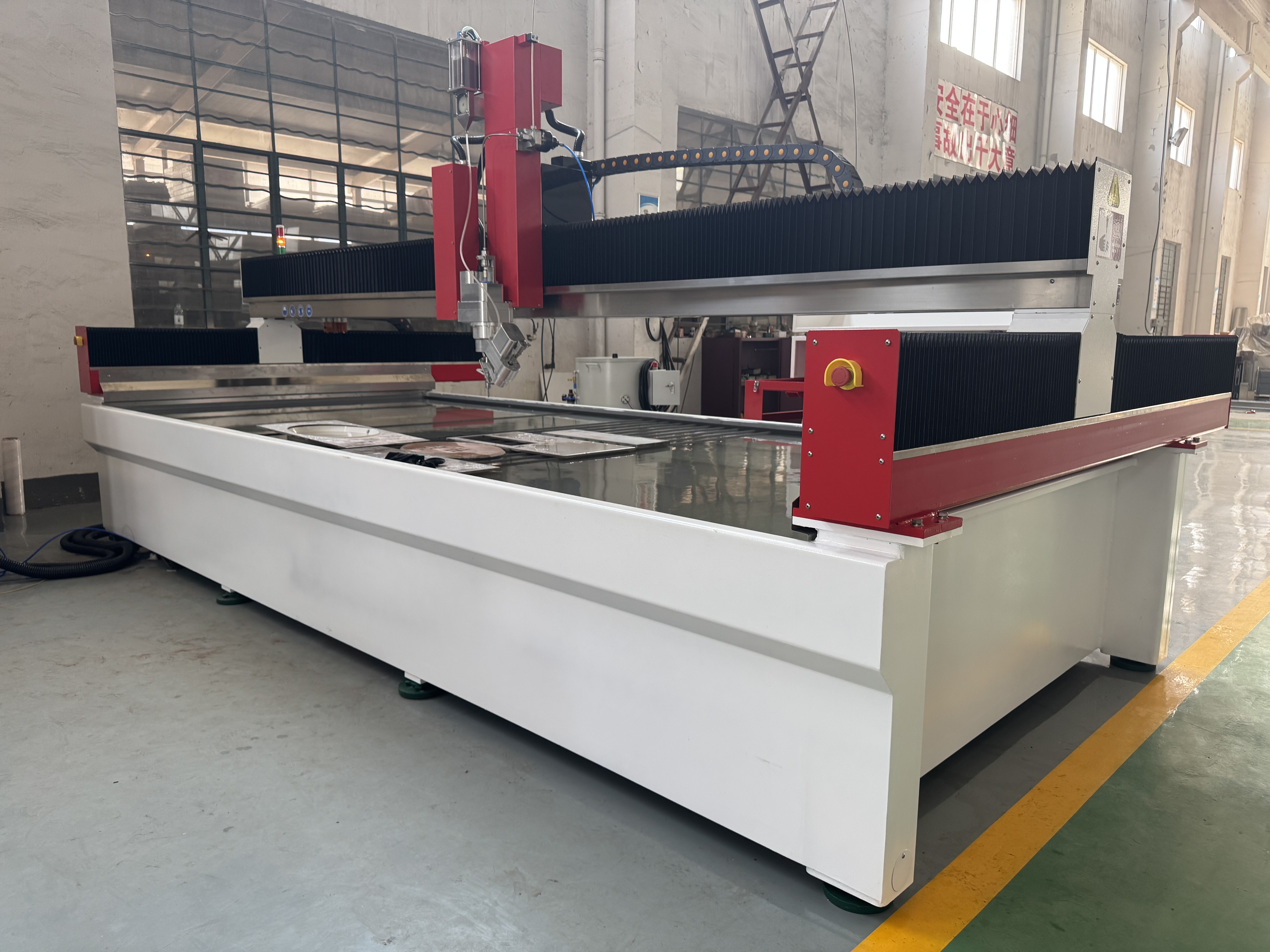

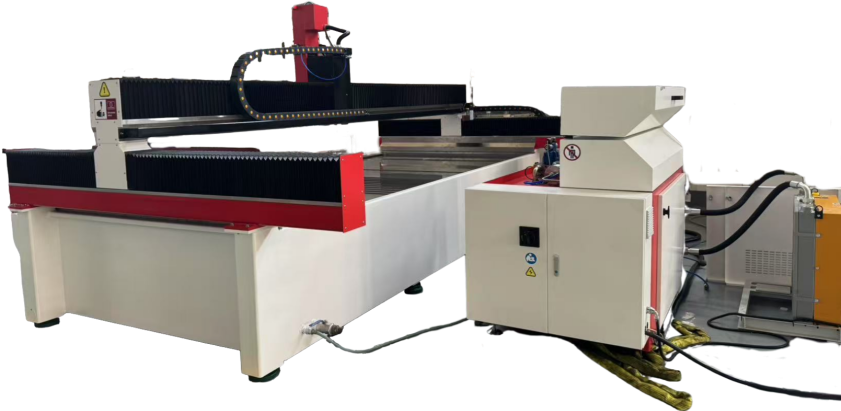

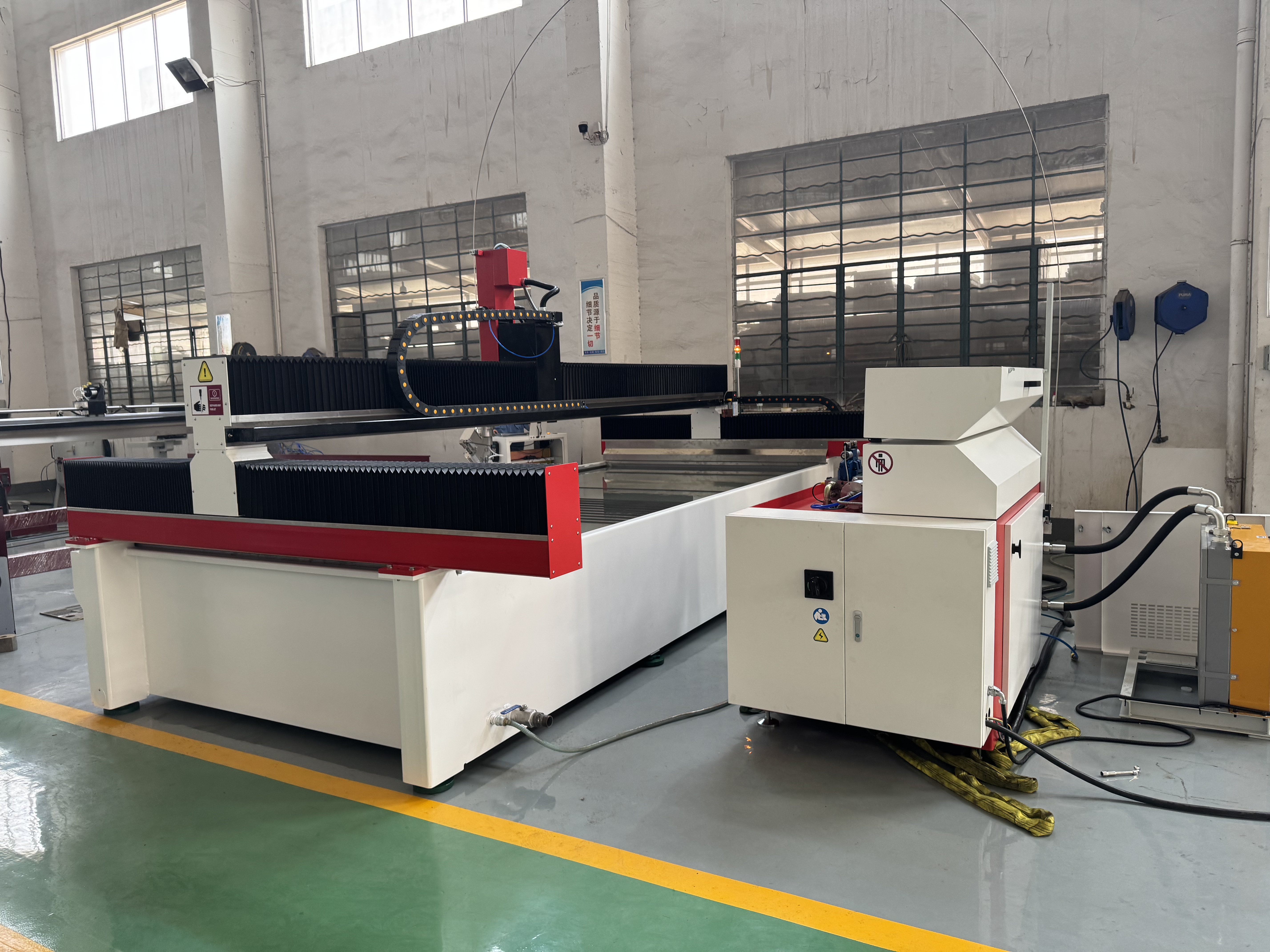

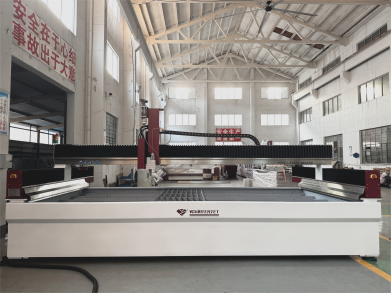

Новый станок для гидроабразивной резки с ЧПУ серии E

• Холодная резка, нулевое тепловое повреждение

В водоструйных установках для резки используются водяные струи сверхвысокого давления (со смешанными абразивами), не вызывающие высоких температур. Это принципиально позволяет избежать термического воздействия традиционных методов резки (таких как пламя и лазер), которые могут вызвать растрескивание, изменение цвета, эрозию кромок или повреждение кристаллической структуры камня. Это прекрасно сохраняет естественный цвет, текстуру и физические свойства камня. Это единственный способ сохранить первозданную красоту драгоценных и деликатных камней (таких как мрамор, кварц и полудрагоценные камни).

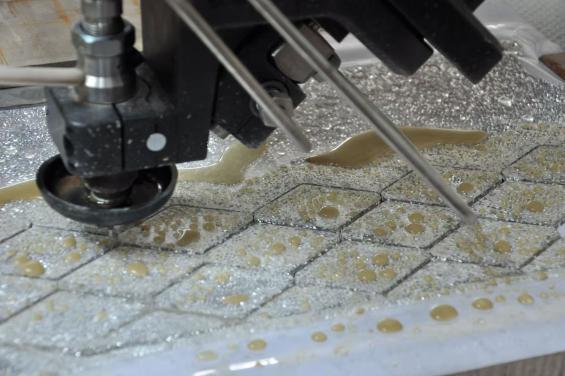

• Неограниченное количество сложных фигур

Гидроабразивные станки обеспечивают точность ±0,1 мм и возможность резать бесконечно сложные формы. Будь то замысловатые мозаичные узоры, сложные рельефные скульптуры или любые мыслимые кривые и контуры (например, дверные и оконные карнизы и римские колонны), гидроабразивная струя может легко их создать. Это открывает перед дизайнерами мир творчества, превращая камень из обычного геометрического блока в художественный материал, которому можно придать любую желаемую форму.

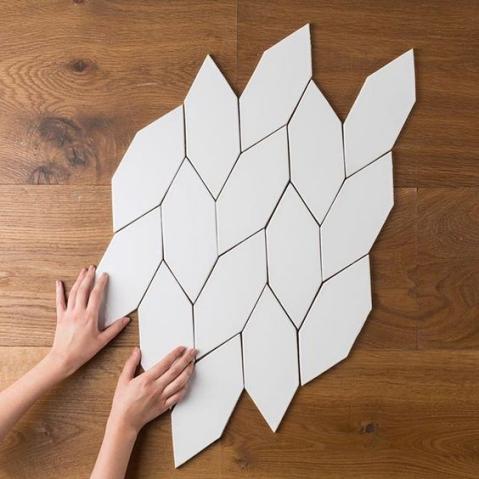

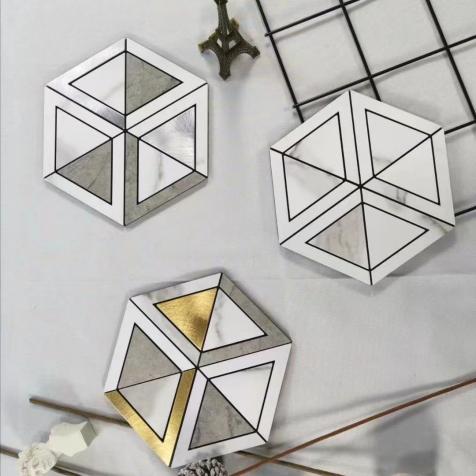

• Бесшовный артистизм

Для мозаики большого размера или сложных узоров гидроабразивная обработка может формировать работу за один процесс на одном листе, устраняя проблемы со швами, связанные с традиционной сборкой из нескольких частей. Это не только повышает общую эстетику и общую красоту работы, но и значительно усиливает прочность конструкции, создавая цельный и безупречный художественный эффект.

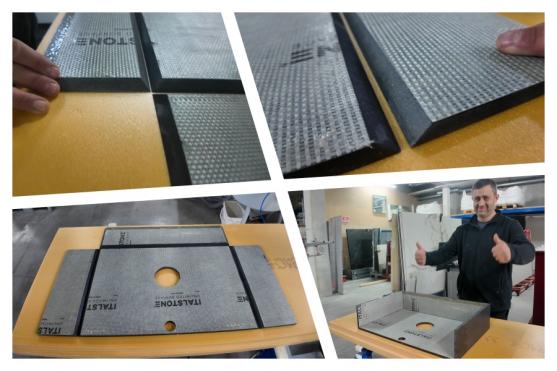

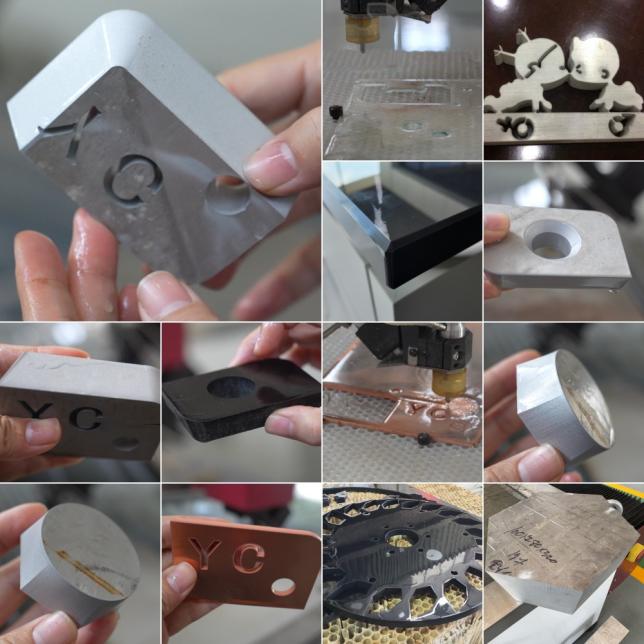

• Одна машина, бесконечное количество материалов

От самого мягкого кварца до самого твердого гранита и даже таких разнообразных материалов, как металл, стекло и керамика, водоструйная резка позволяет легко резать. Эта мощная адаптируемость позволяет компаниям по обработке камня легко реализовывать разнообразные проекты с использованием нескольких материалов, создавая «одну машину для многократного использования», улучшая использование оборудования и повышая конкурентоспособность на рынке.

• Экологичный и эффективный

Основными режущими средами в процессе резки являются вода и натуральный абразив из граната, который не выделяет токсичных газов и пыли, что значительно улучшает рабочую среду и защищает здоровье сотрудников. Кроме того, узкий разрез гидроабразивной резки (около 1 мм) значительно снижает отходы материала и увеличивает коэффициент использования драгоценного камня, отвечая экологическим требованиям и требованиям устойчивого развития современного производства.

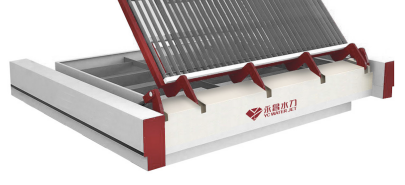

Стол для гидроабразивной резки

1.(1)Эффективная зона резки: 3000*2000 мм/4000*2000 мм.

(2) Скорость работы

Ось X: 0-8000 мм/мин.

Ось Y: 0-8000 мм/мин.

2. Линейная направляющая: HIWIN

Шариковый винт: SHAC

3. Сервосистема: ИННОВАЦИЯ (УПРАВЛЕНИЕ ШИНОЙ ETHERCAT)

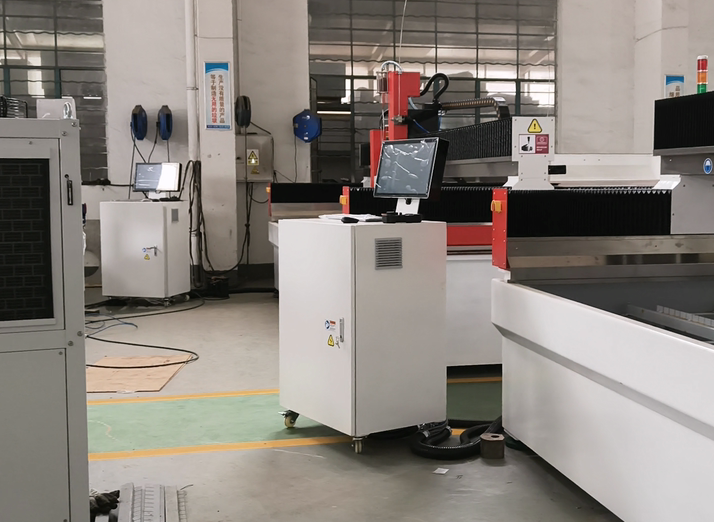

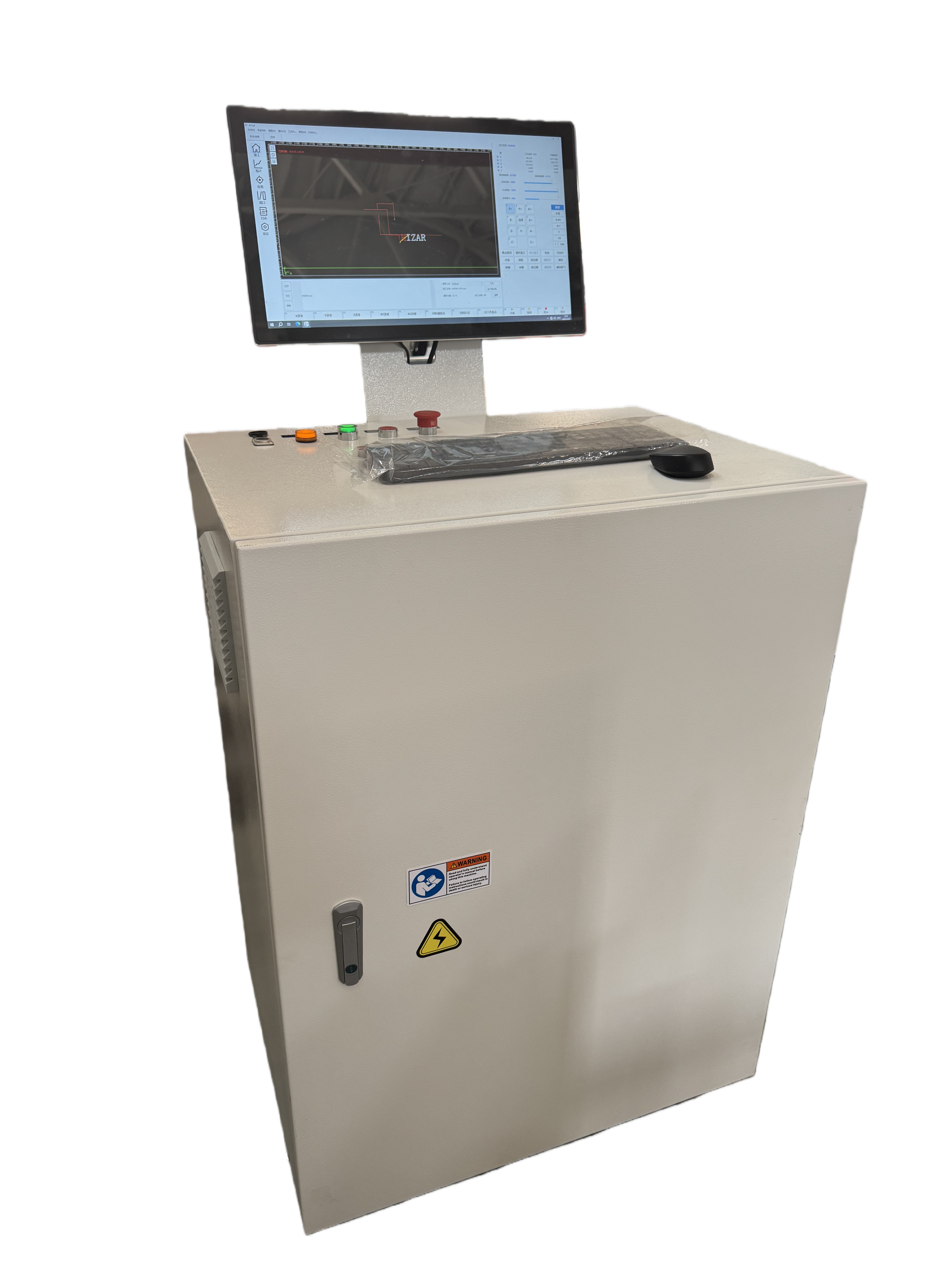

4. Контроллер ЧПУ: ЧАКОНГ

Программное обеспечение для гидроабразивной резки: FlowEdge

5. Электрические части: Шнайдер

6. Сопутствующие кабели, воздушные цепи и другие аксессуары.

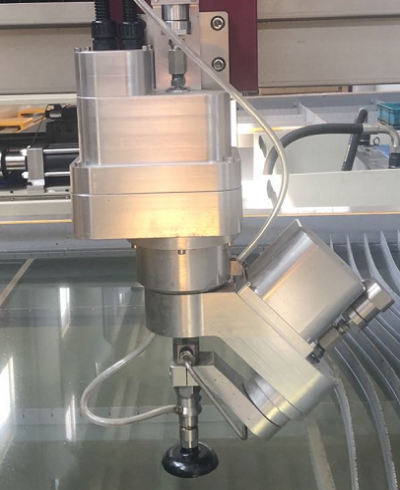

Водоструйная режущая головка

Режущая головка по оси Max5

МАКС. Угол наклона: ±60°.

Сервосистема EtherCAT: ИННОВАЦИЯ

Ось: 200 Вт

Ось С: 400 Вт

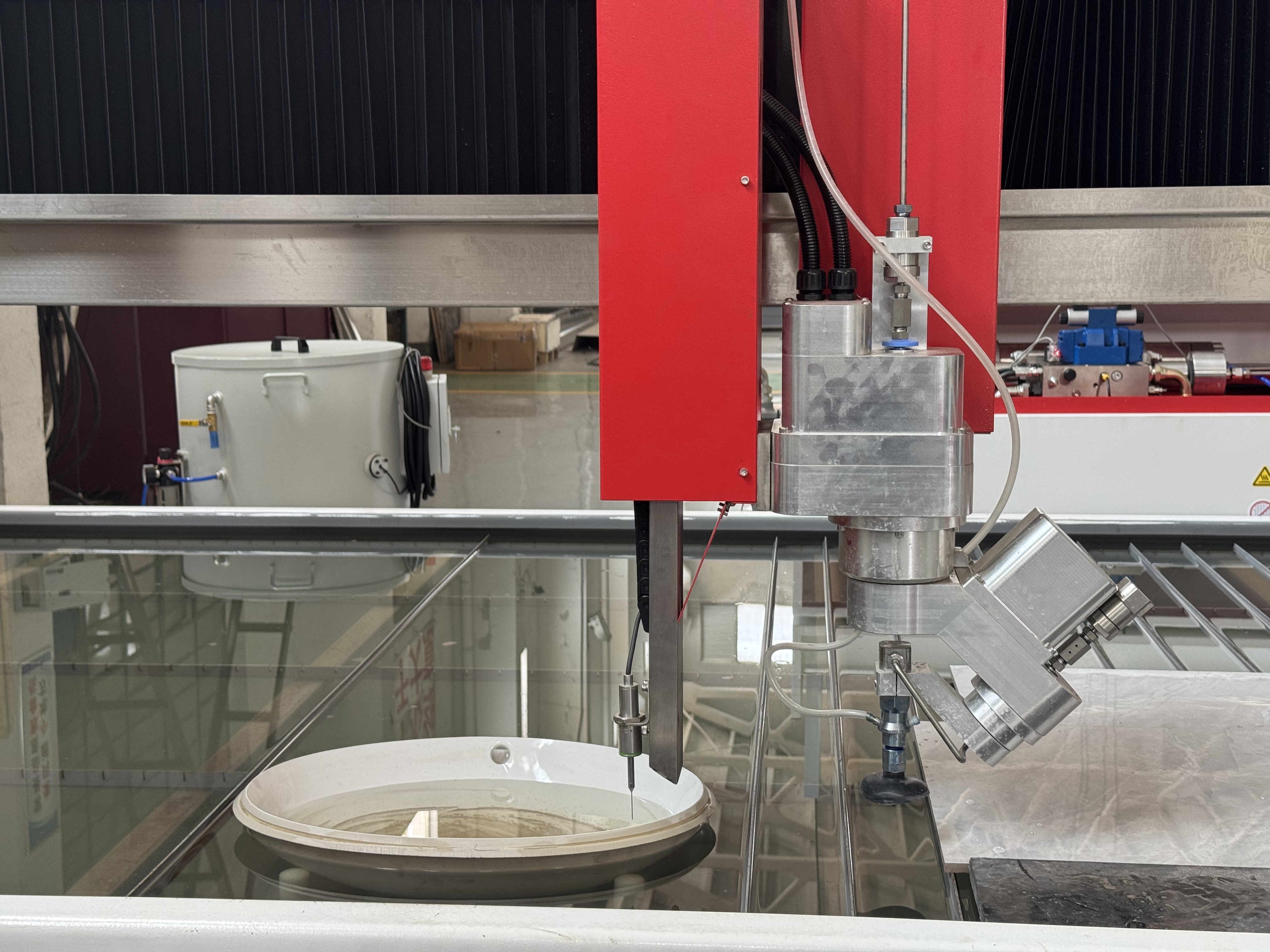

5-осевая режущая головка с лазерным датчиком высоты

ЛАЗЕРНЫЙ ДАТЧИК ВЫСОТЫ DYNAHEIGHT 2.0

Эта функция в основном используется при резке каменной плиты, камня, керамической плитки и других отраслях промышленности. Когда материалы с вогнутой выпуклой неровной поверхностью или материалы не располагаются горизонтально на рабочем столе, это может обеспечить постоянное расстояние до цели в процессе обработки и повысить точность резки, не царапая и не сжимая поверхность.
