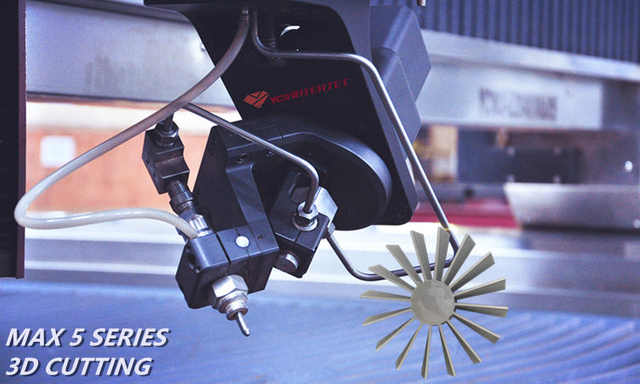

Головка для гидроабразивной резки с 5 осями — трехмерная гидроабразивная резка.

3D гидроабразивная режущая головка Технические параметры

Ось наклона (A): ±45°
Ось вращения (C): ±540°
Точность управления: ± 0,01 мм
Угловая точность: 0,01°

Максимум 5 осей водоструйной режущей головки основаны на стандартной трехосевой (ось X, ось Y, ось Z) и добавляют ось a (вращение вокруг оси x) и ось c (вращение вокруг оси z). , который может обеспечить отклонение под большим углом. Используя самые современные технологии и итальянскую систему управления ECS, он может производить наклонные разрезы от 0 до ± 45 ° или более с максимальным углом поворота до ± 540 °. Поэтому , он может достичь эффекта 3d гидроабразивной резки.

5-осевая система гидроабразивной резки серии Max5 YC WATER JET широко используется в режущей промышленности, требующей высокой точности, такой как резка конуса, дугообразного рабочего колеса, зубчатого колеса и других заготовок.

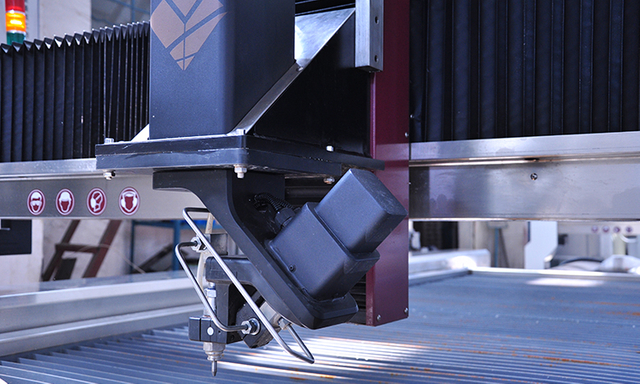

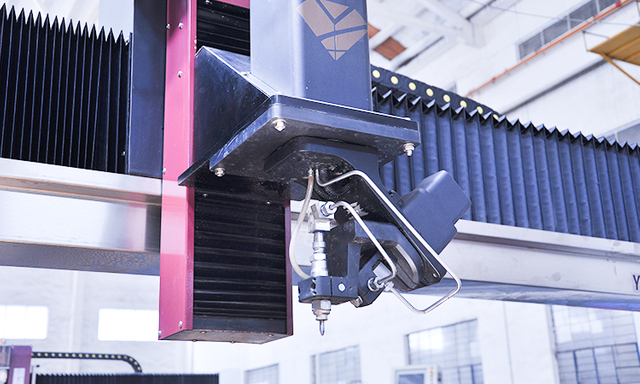

Детали режущей головки

Детали режущей платформы

Параметры станка для гидроабразивной резки с ЧПУ (L = портальный тип)
Параметры		Ед. изм	YCWJ-L1010	YCWJ-L2015	YCWJ-L3015	YCWJ-L3020	YCWJ-L2060
Эффективная зона резки		мм	1000×1000	2000×1500	3000×1500	3000×2000	2000×6000
Оси путешествия	X	мм	1000	2000	3000	3000	2000
	Y	мм	1000	1500	1500	2000	6000
	Z	мм	150-180	150-180	150-180	150-180	150-180
Ось X и ось Y используют шариковый винт и направляющую HIWIN или I + F; серводвигатель для привода, который мы используем MITSUBISHI или Яскава
Точность резки		мм	±0,1
Точность позиционирования		мм	±0,2
X,Y Скорость пробного хода		м/мин	0-15 (если нужна скорость 30 м/мин, мы можем сделать по запросу)
Скорость резки		м/мин	Что касается материала детали и толщины

S-СЕРИЯ

Структура :

Это гигиенично и надежно.Полностью закрытое пространство для резки стекла, чистое и непыльное.мы можем четко наблюдать за процессом резки.
Он будет закрыт, если открыть окно, это безопасно и умно.
Сборный резервуар SS может концентрировать остатки и сточные воды после резки.
Подвижное окно очистки простое и удобное в эксплуатации.

Трансмиссия :

С сервосистемой переменного тока точность выше.
Линейная направляющая и шарико-винтовой модуль долговечны.
Эффективный размер резки : 1000 мм * 1000 мм * 200 мм
Максимальная скорость резки : 15 м/мин

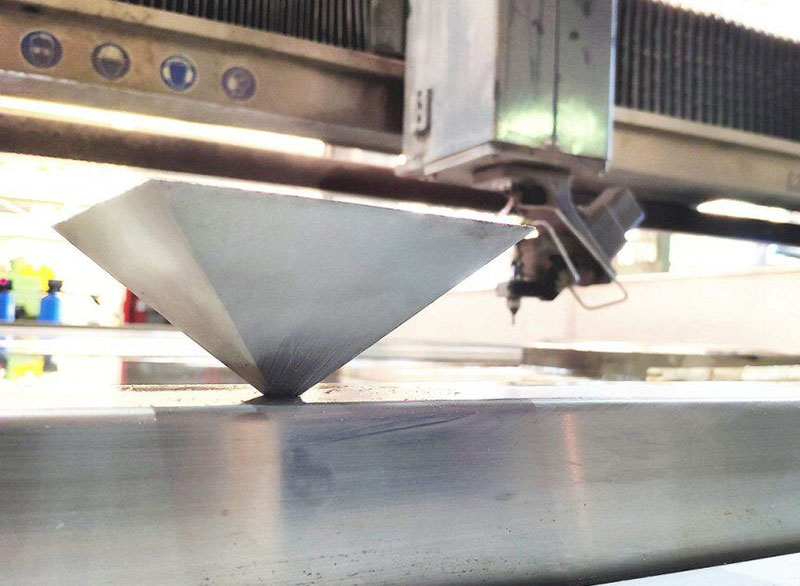

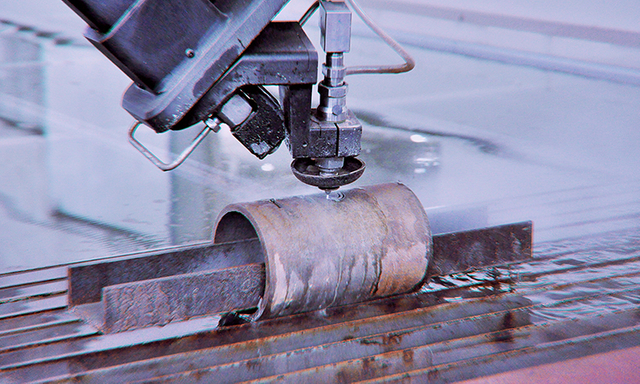

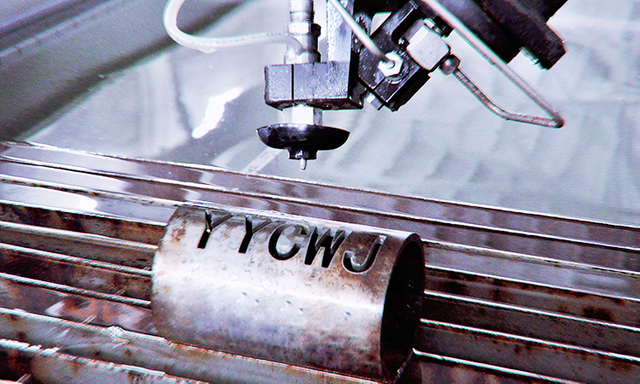

Резка образцов

Водоструйный насос высокого давления

Основные характеристики:
Управление: ПЛК
Переключение: электрогидравлическое
Управление Охлаждение: охладитель/масляный теплообменник
Точность фильтра воды на входе: ≤0,45 мкм Точность фильтра возврата
масла: 20 мкм
Рабочая температура: 0-50°C
Выход: UNF 3/8 "Вход/выход охлаждения: NPT1"
Максимальный размер отверстия: 0,33 мм

Насос высокого давления
Модель	YCG-3038	YCG-3742S	YCG-7542S
Максимальное давление	3800 бар / 55 000 фунтов на квадратный дюйм	4137 бар / 60 000 фунтов на квадратный дюйм	4137 бар / 60 000 фунтов на квадратный дюйм
Максимальный расход воды	3,7 л/мин	3,7 л/мин	7,4 л/мин
Максимальное отверстие/сопло	0,011/0,03	0,013/0,04	0,016/0,05
Сила	30кВт/40л.с.	37кВт/50л.с.	75кВт/100л.с.

Больше вариантов: сервонасос YC или насос Hypertherm

Контроллер струи воды и программное обеспечение

Простой в использовании, легкий в освоении, мощные функции.ВЭЙХОНГ/ЭКС/ЭСА

Варианты основных компонентов

Отличается низким уровнем шума, отсутствием загрязнения, высокой точностью и высокой надежностью.

Стол для гидроабразивной резки

Серия L

Серия S

Серия G

Режущая головка

Режущая головка
Dynamic 5 Наша машина для гидроабразивной резки Dynamic 5 может обеспечить точность вертикальной резки, компенсируя угол резки 10° без снижения скорости резки.

Мультиголовка

Двойные или несколько режущих головок могут выполнять задачу резки с помощью одной и той же направляющей одновременно, что значительно повышает эффективность.

Насос высокого давления

Уникальная конструкция этого станка для гидроабразивной резки упрощает установку и техническое обслуживание. Стабильное рабочее давление обеспечивает эффективность работы.
