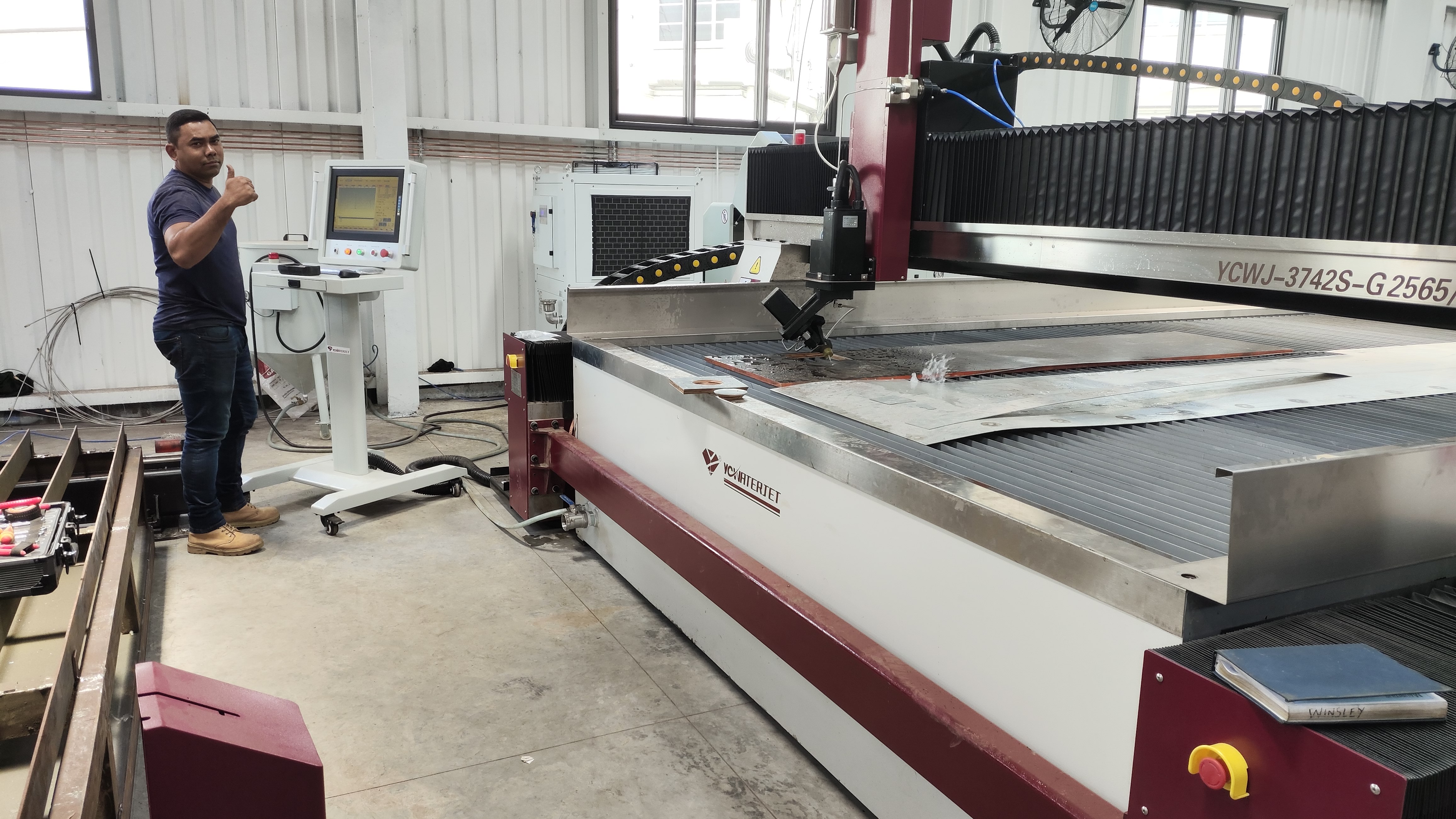

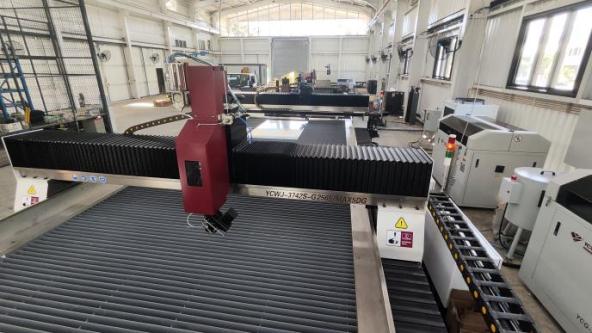

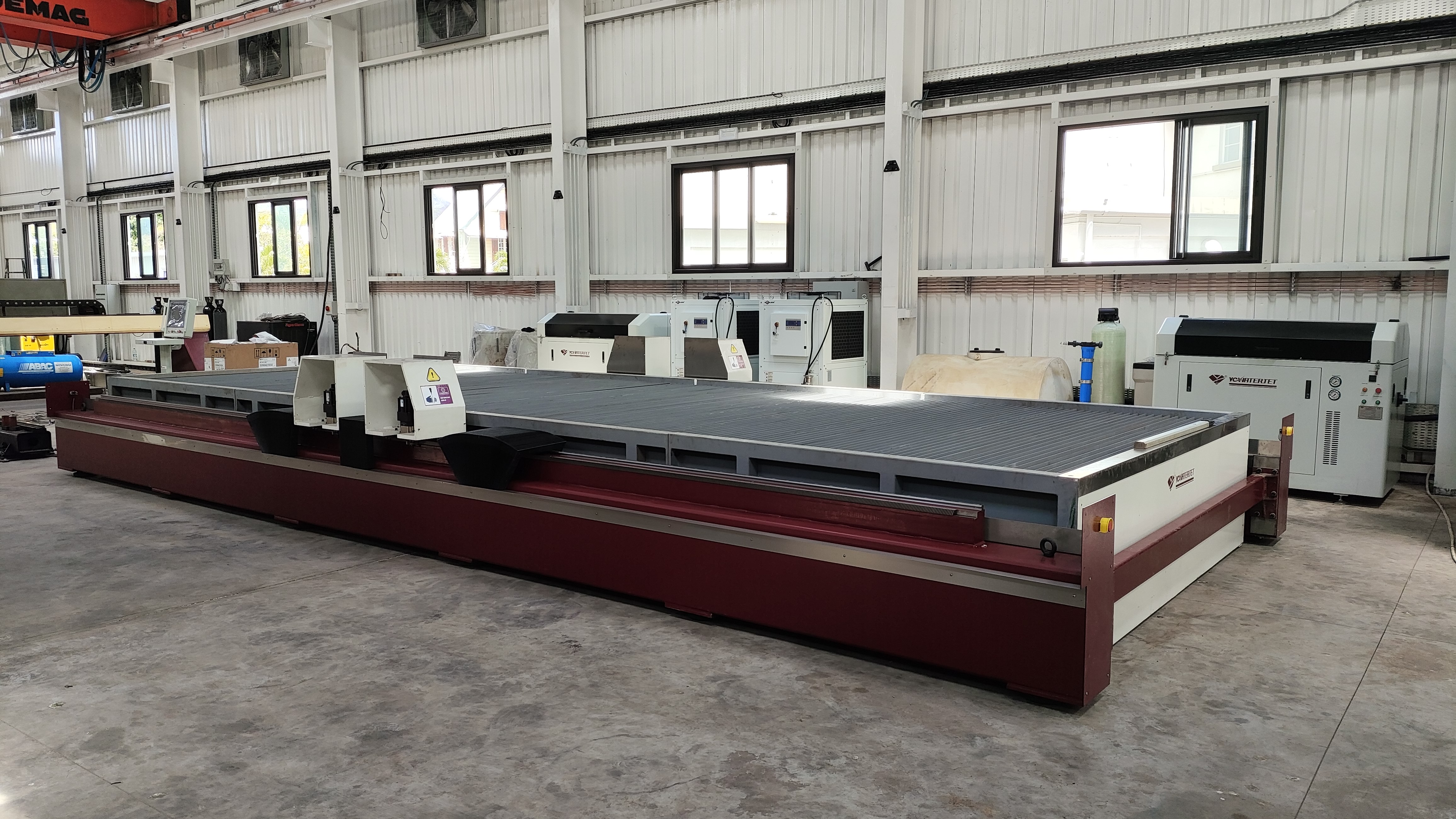

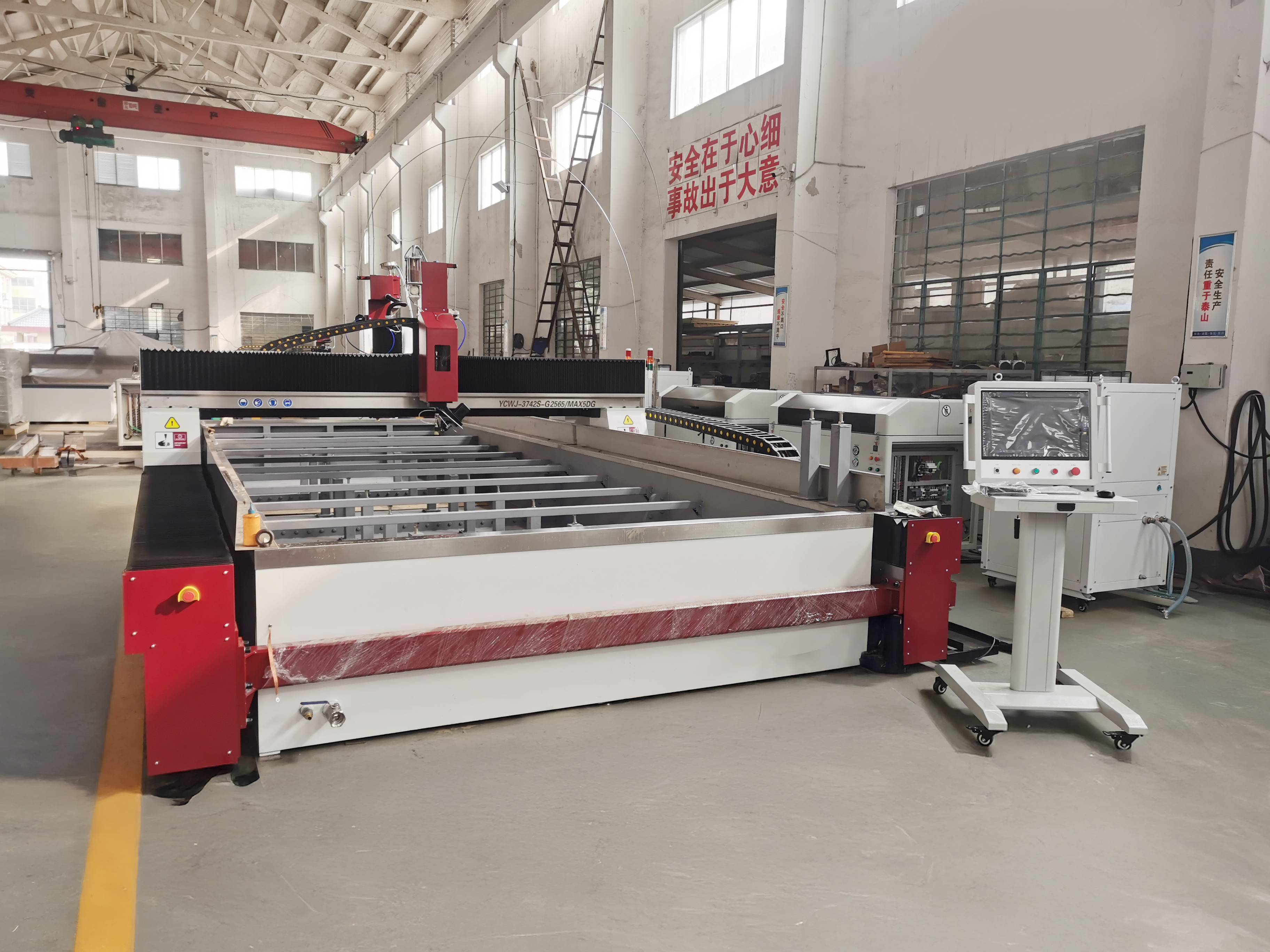

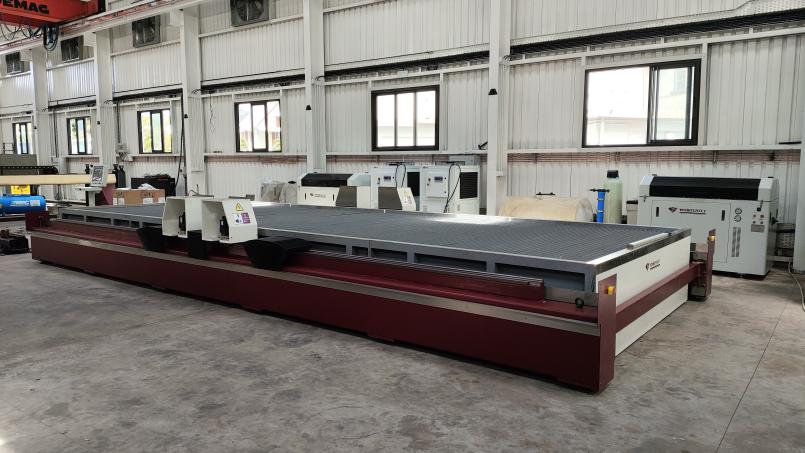

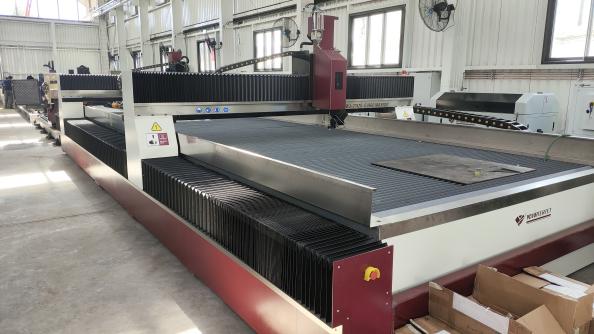

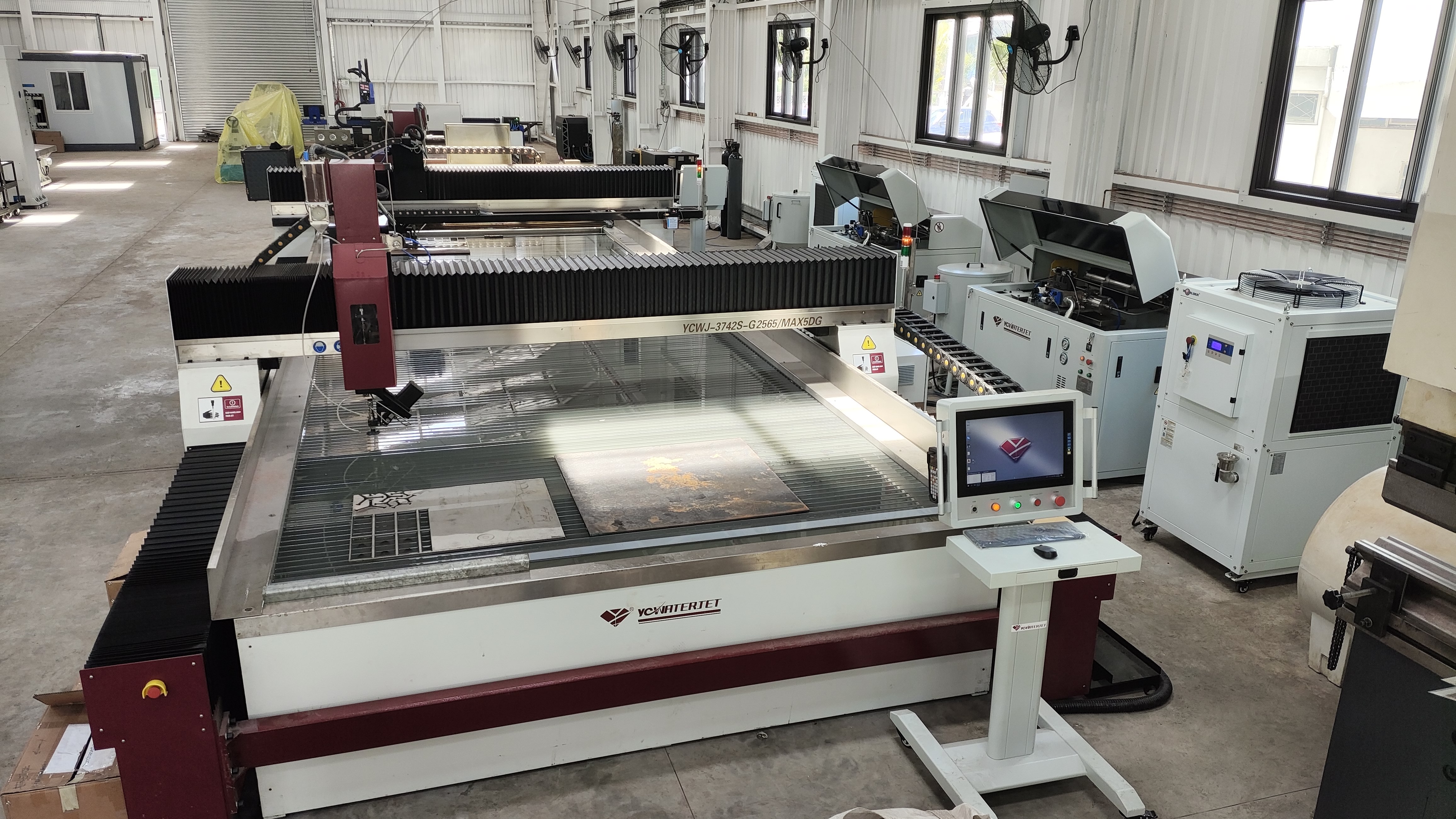

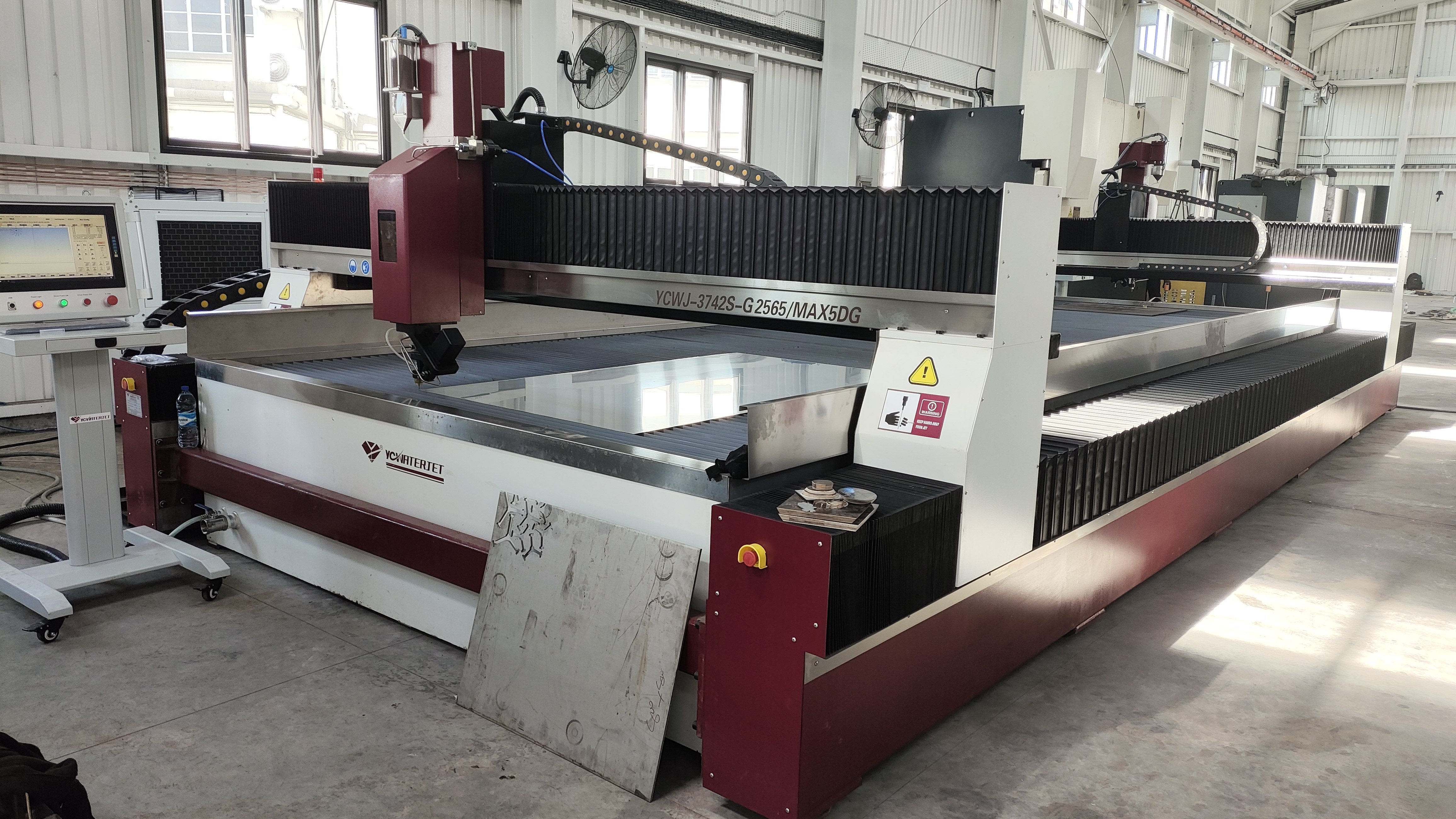

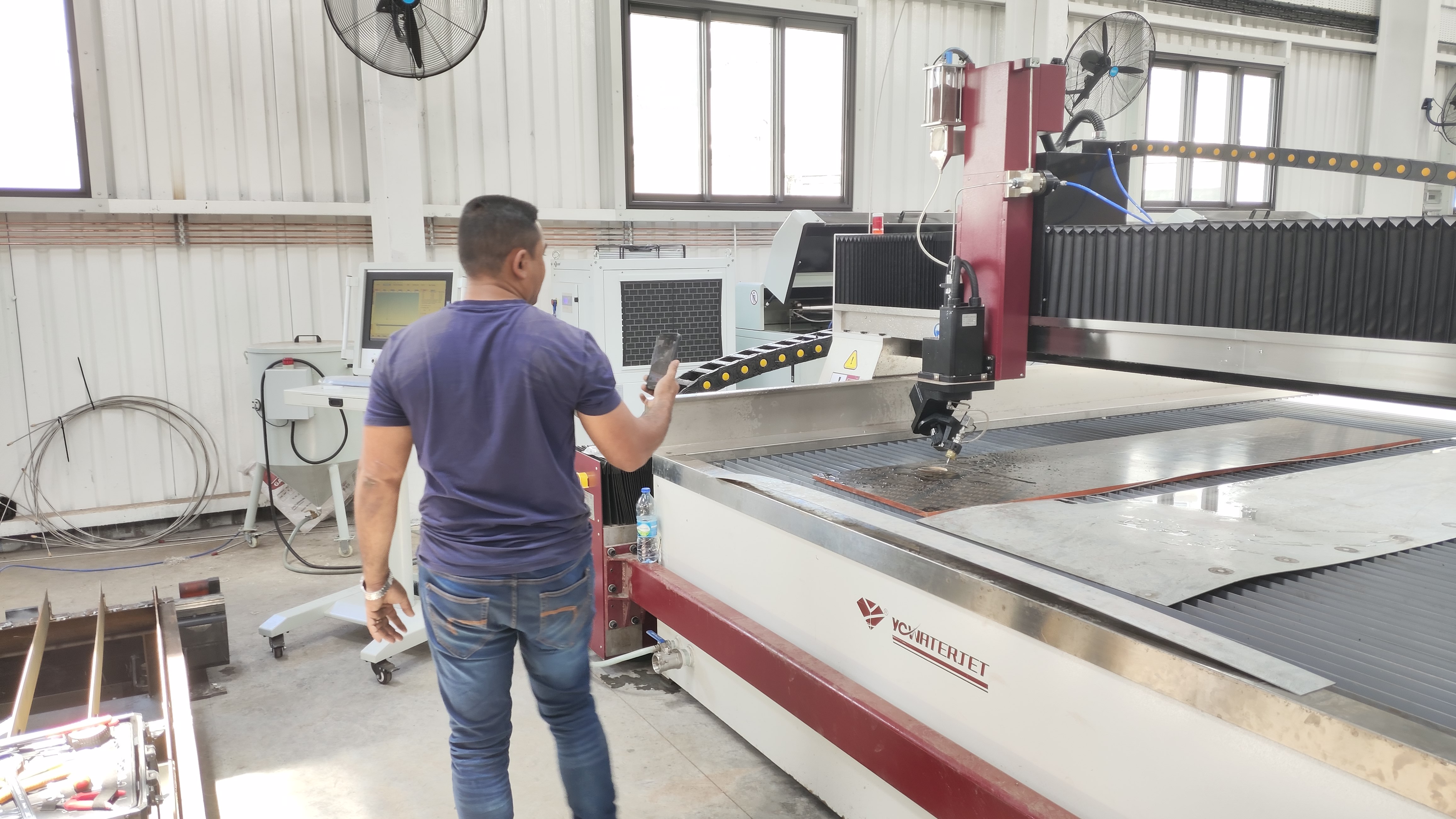

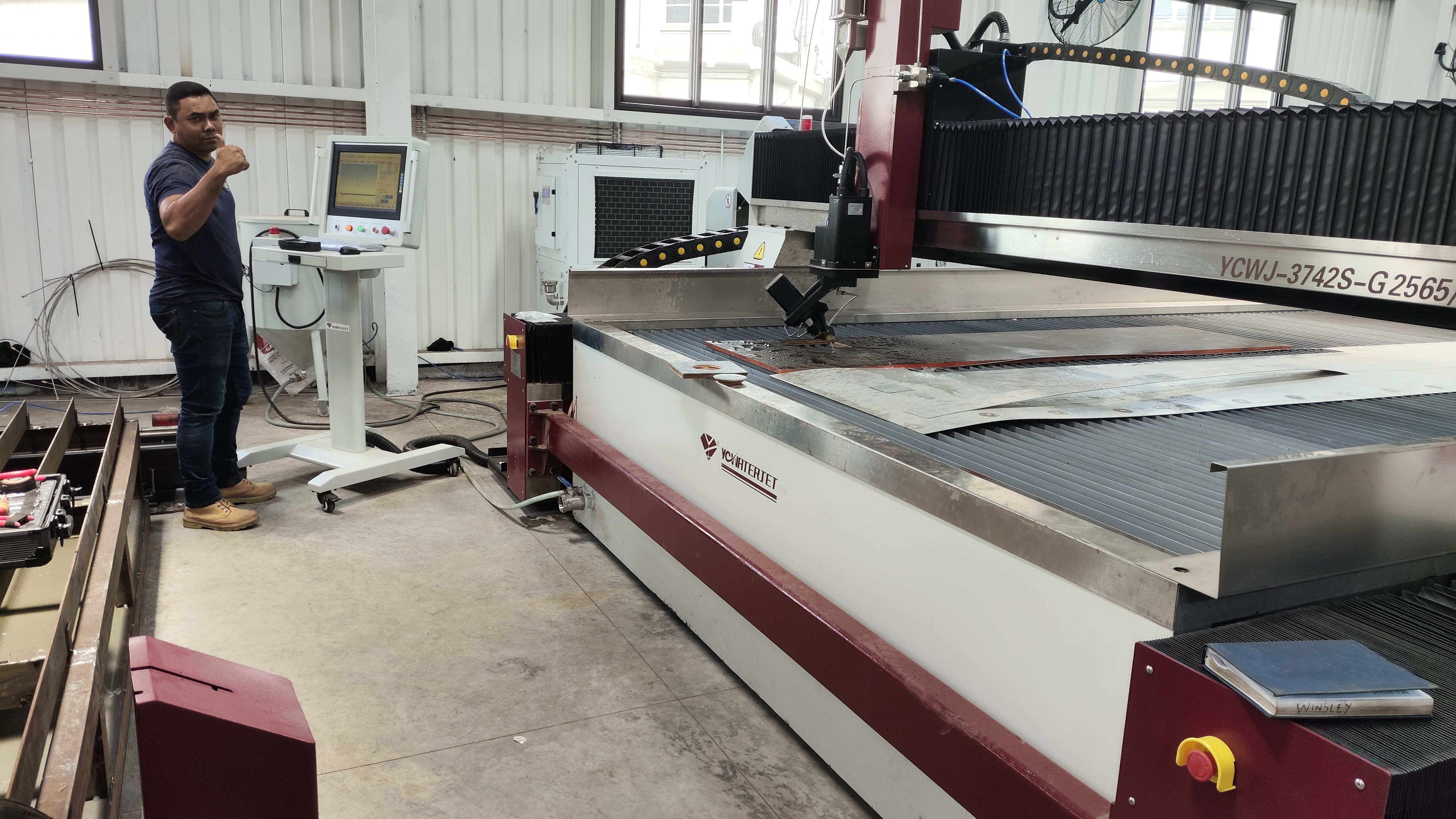

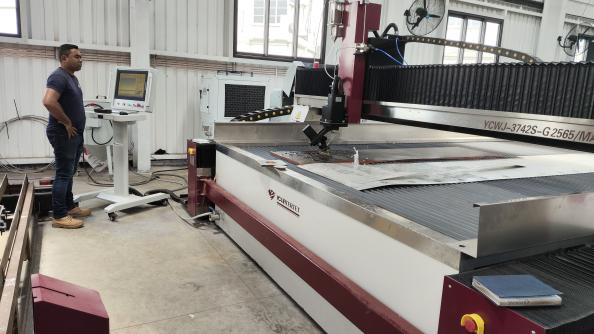

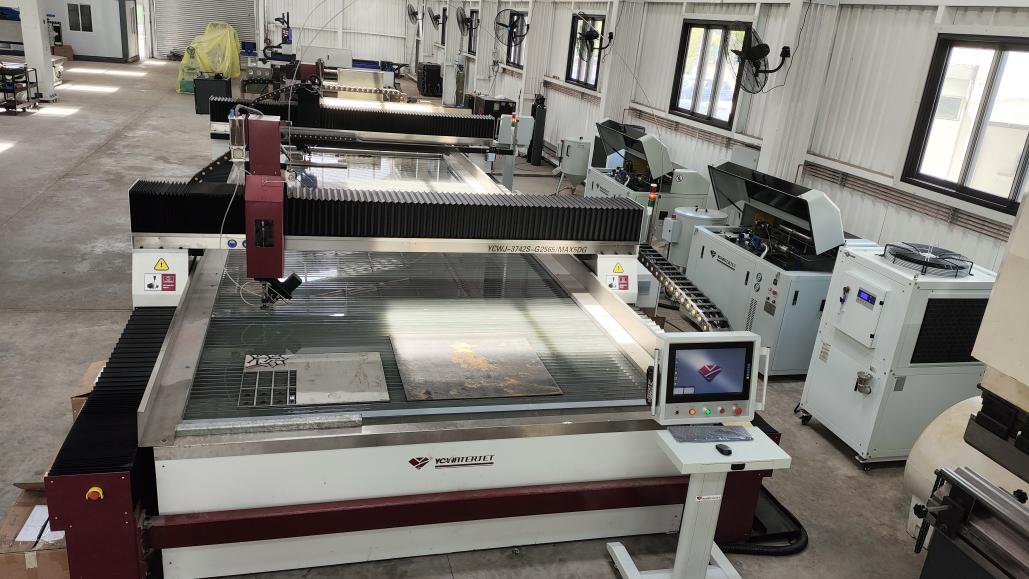

Насос YCWJ HP 3742S G-серии, 2,5 м * 6,5 м, MAX5-осевой двойной портальный станок для гидроабразивной резки
Ключевые особенности и преимущества

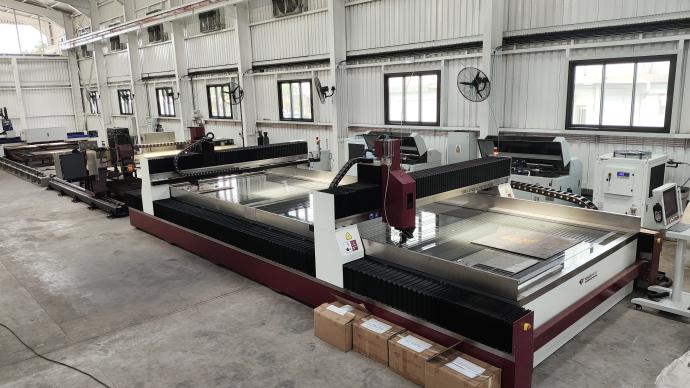

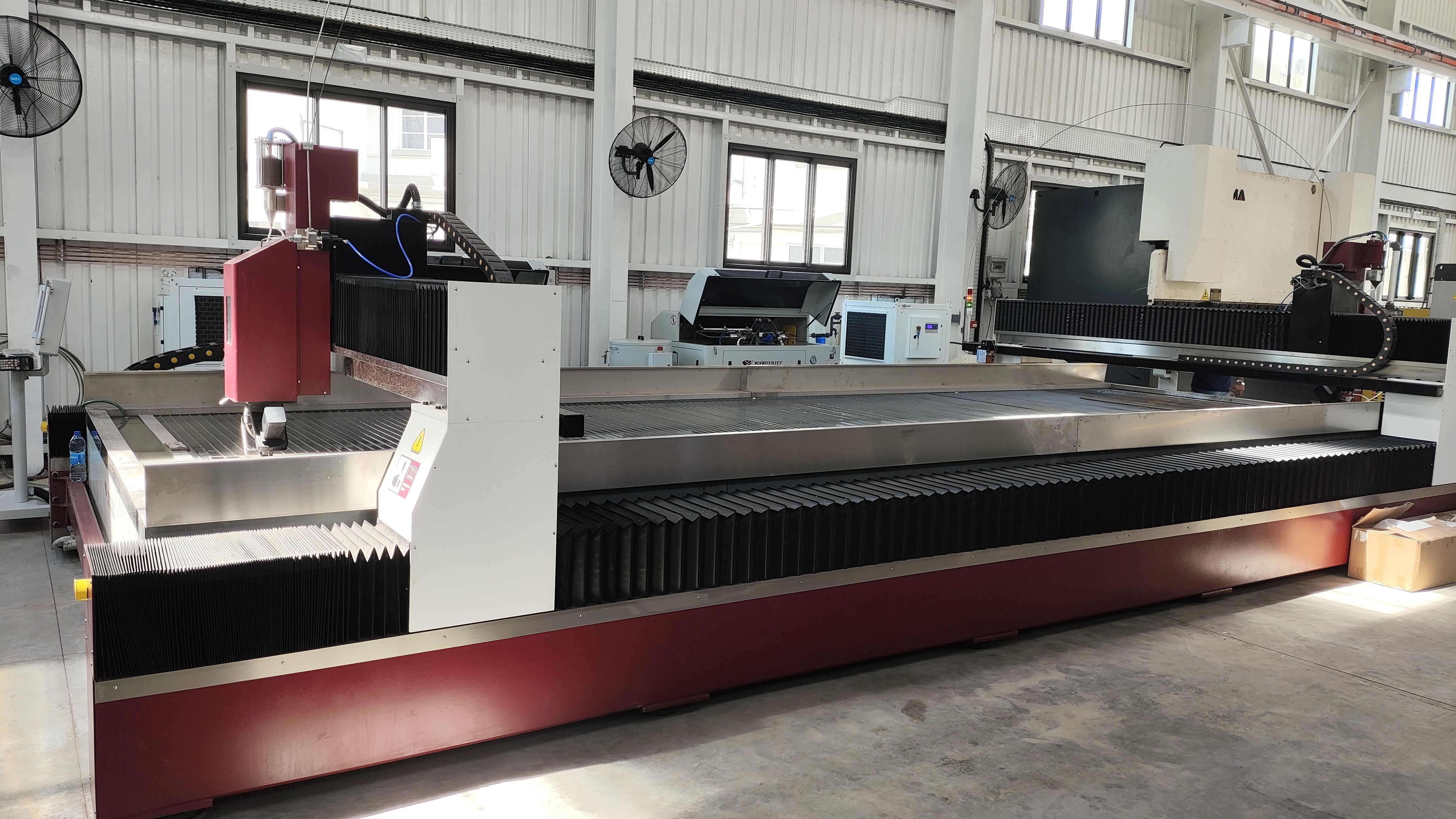

• Двойная портальная конструкция
Прочный двухпортальный каркас обеспечивает исключительную стабильность и жесткость при работе на высоких скоростях, сводя к минимуму вибрацию и сохраняя точность резки ±0,1 мм.
Способен обрабатывать негабаритные заготовки максимальной шириной 2,5 метра и длиной до 6,5 метров, что делает его идеальным для крупноформатных материалов.
Регулируемое расстояние между головками (50–1000 мм) обеспечивает гибкую пакетную обработку, сокращая время цикла примерно на 40 % по сравнению с системами с одной головкой.

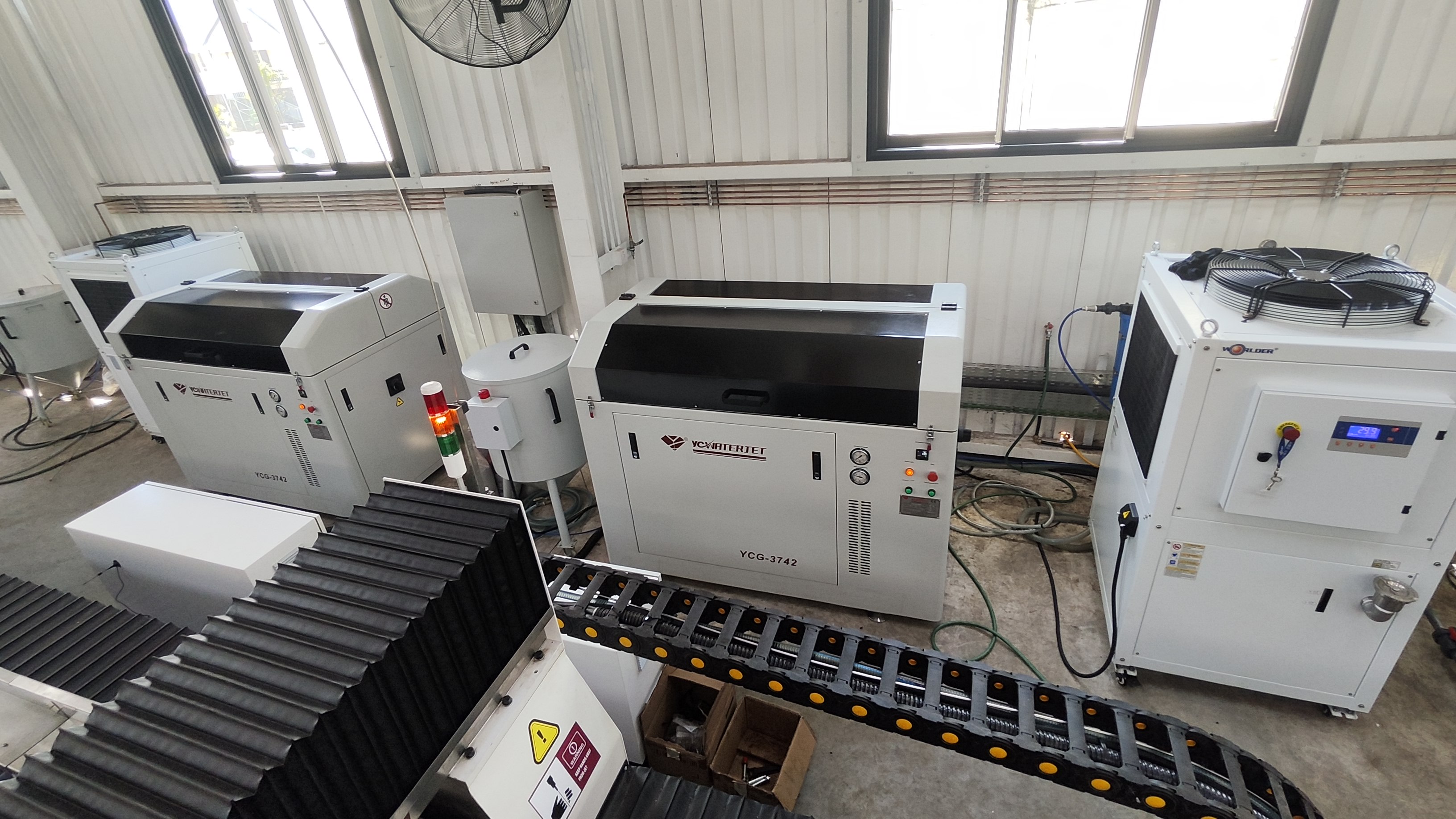

• Высокоэффективная насосная система
Оснащенная насосом сверхвысокого давления YCG-3742S (420 МПа / 6000 фунтов на квадратный дюйм, расход 3,7 л/мин), оснащенным полностью импортным усилителем американской марки Accustream, система может резать материалы толщиной до 200 мм с минимальной конусностью.
• MAX5-осевая гидроабразивная резка
Гидроабразивная режущая головка Max5 динамически регулирует углы до ±45°, обеспечивая перпендикулярность кромок на контурных поверхностях для сложных работ по камню, композитам и металлам.
• Интеллектуальная экосистема управления
Интегрировано со специальным программным обеспечением для высокопроизводительной гидроабразивной резки, обеспечивающим управление движением в реальном времени, обнаружение столкновений и оповещения о профилактическом обслуживании на базе искусственного интеллекта для эффективного минимизации времени простоя.

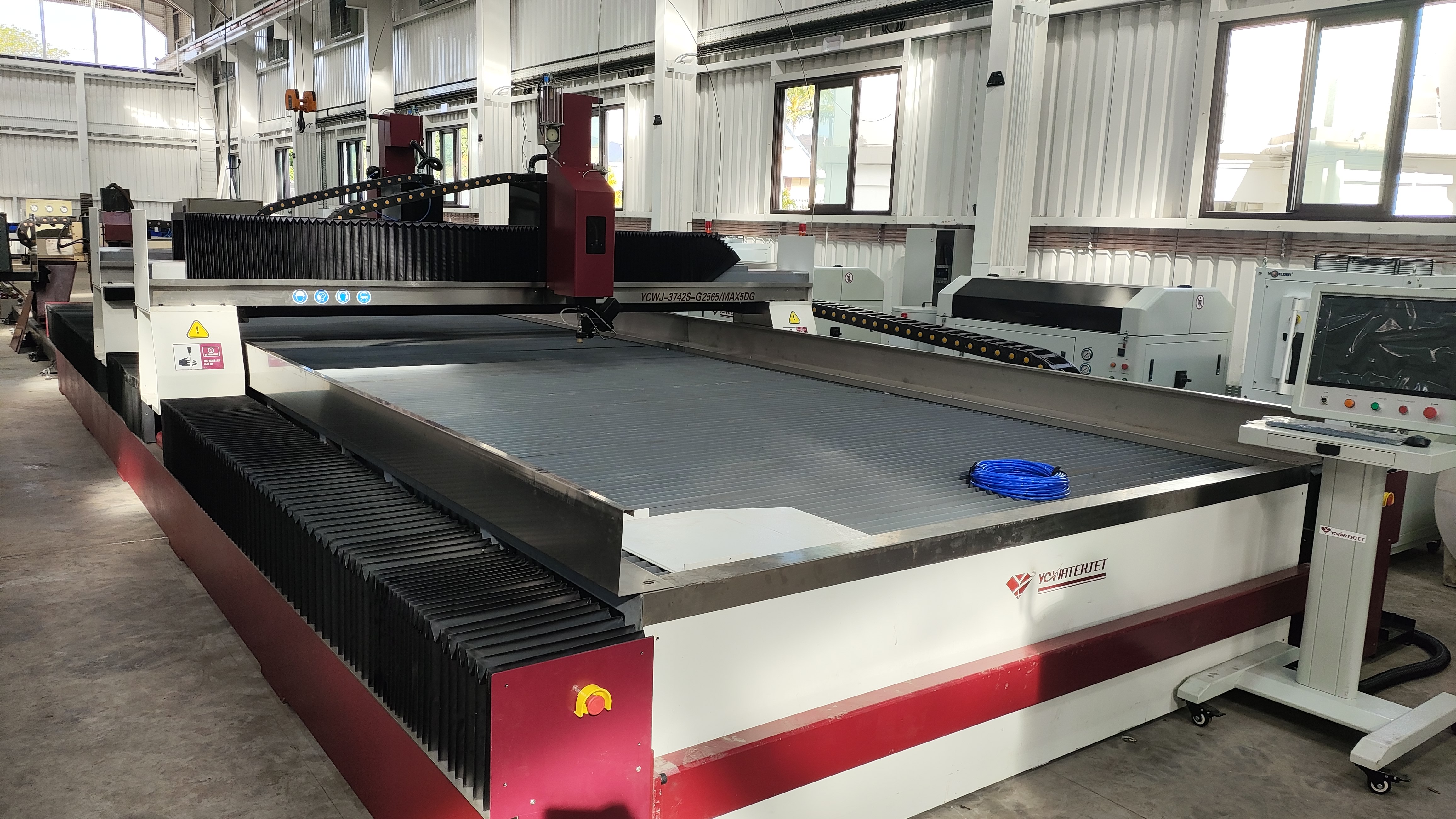

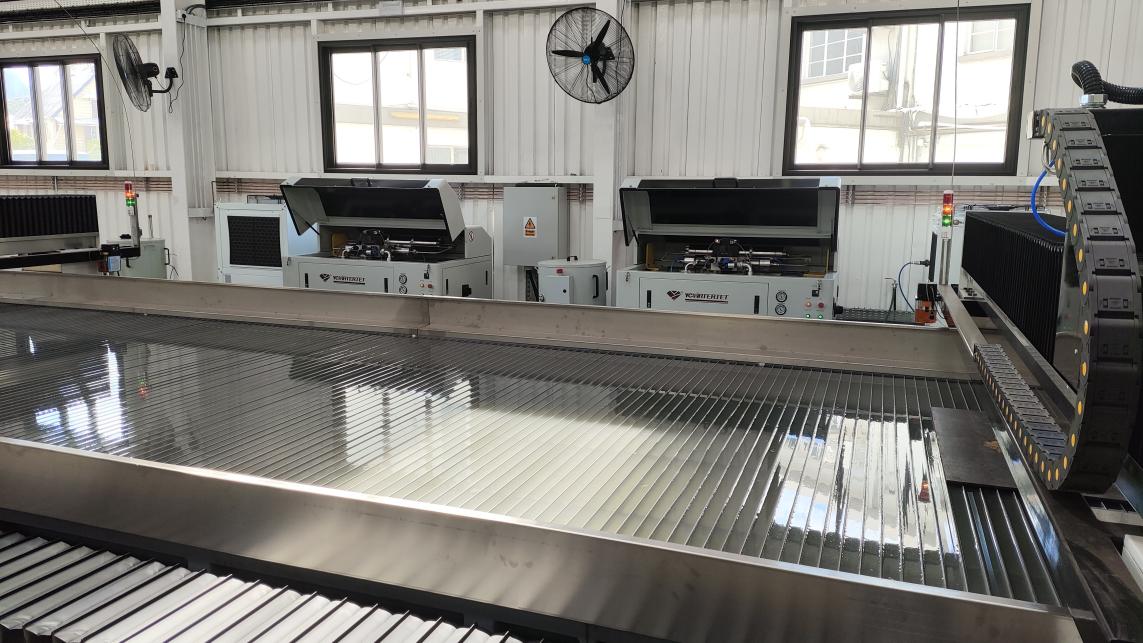

Стол для гидроабразивной резки
1.(1)Эффективная зона резки: 2500*6500 мм.
(2) Скорость работы
Ось X: 0-8000 мм/мин.
Ось Y: 0-8000 мм/мин.
2. Линейная направляющая: HIWIN
Шариковый винт: SHAC
3. Сервосистема: Яскава (EtherCAT)
4. Контроллер ЧПУ: WEIHONG
Программное обеспечение для гидроабразивной резки: NCstudio
5. Электрические части: Шнайдер
6. Сопутствующие кабели, воздушные цепи и другие аксессуары.

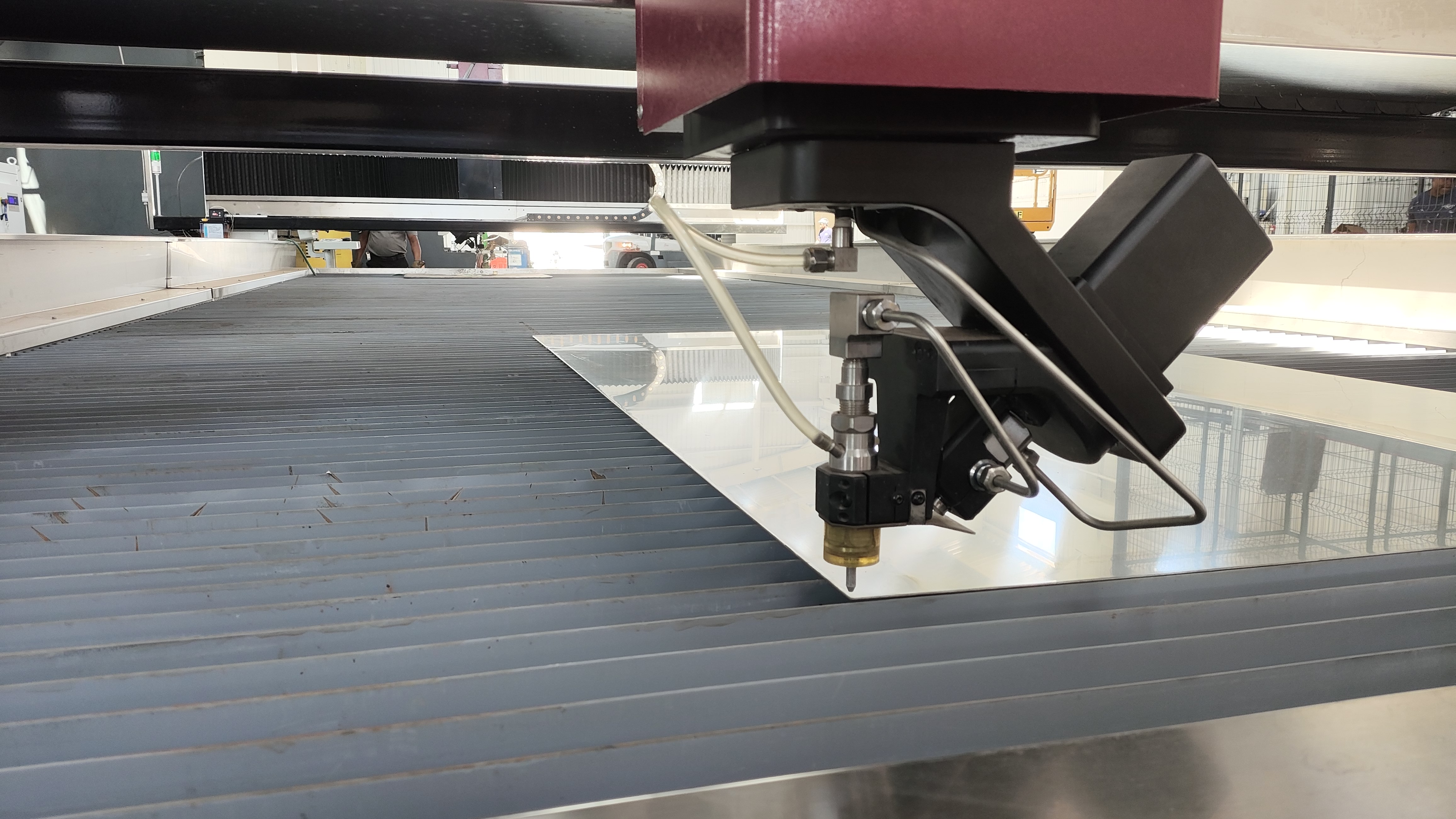

Водоструйная режущая головка
Ось кожи (а): ± 45 °
Вращающаяся ось (C): ± 540 °
Точность управления: ± 0,01 мм
Точность угла: 0,01 °
МАКС 5 ОСОВАЯ РЕЗКА ВАМОКА РЕЗУЧАЯ ВЫСОКОВАНИЯ ОСНОВАНИЯ ОСКОЙ Оси Z-оси X) и добавляет ось A (вращение вокруг оси x) и ось C (вращение вокруг оси Z, которая может достигать большего угла отклонения или более широкого уклона итальянского контроля ECS, это может производить 0- ± 45 ° ° или более включенные в гниль и итальянскую систему управления ECS, это может производить 0- ± 45 ° ° или более включенные в целостные и итальянские контрольные системы. ± 540 °. Таким образом, он может достичь эффекта 3D -резки для водных вартер.

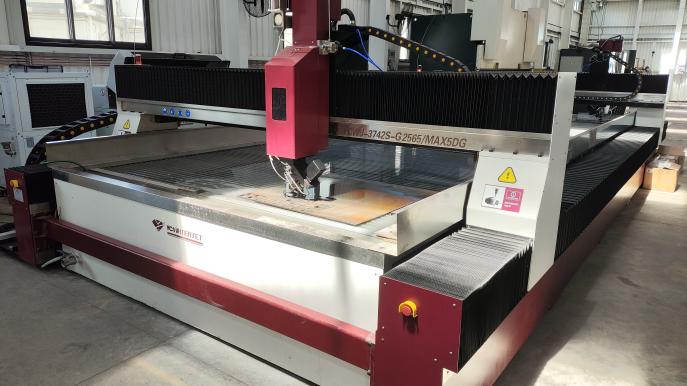

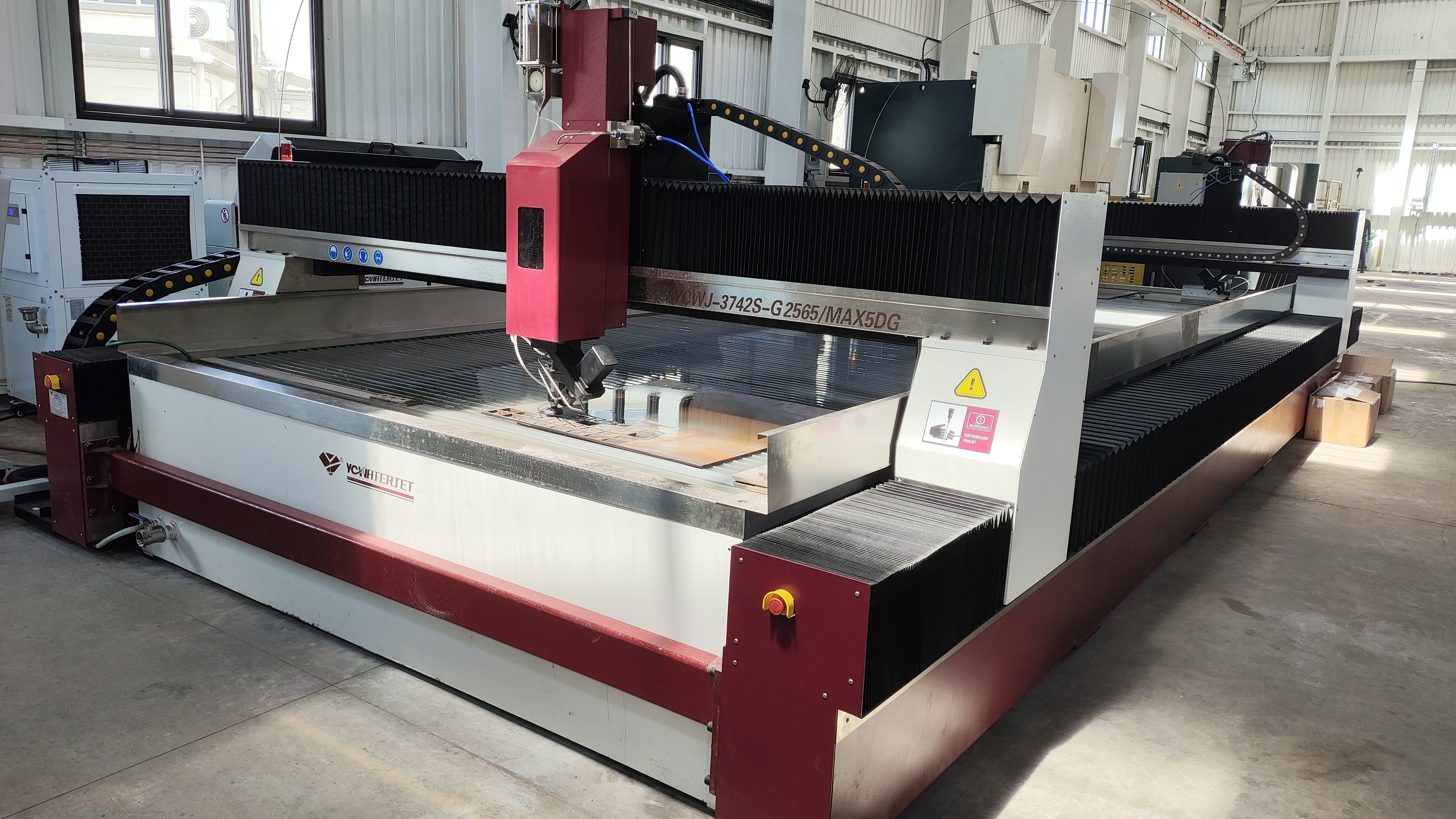

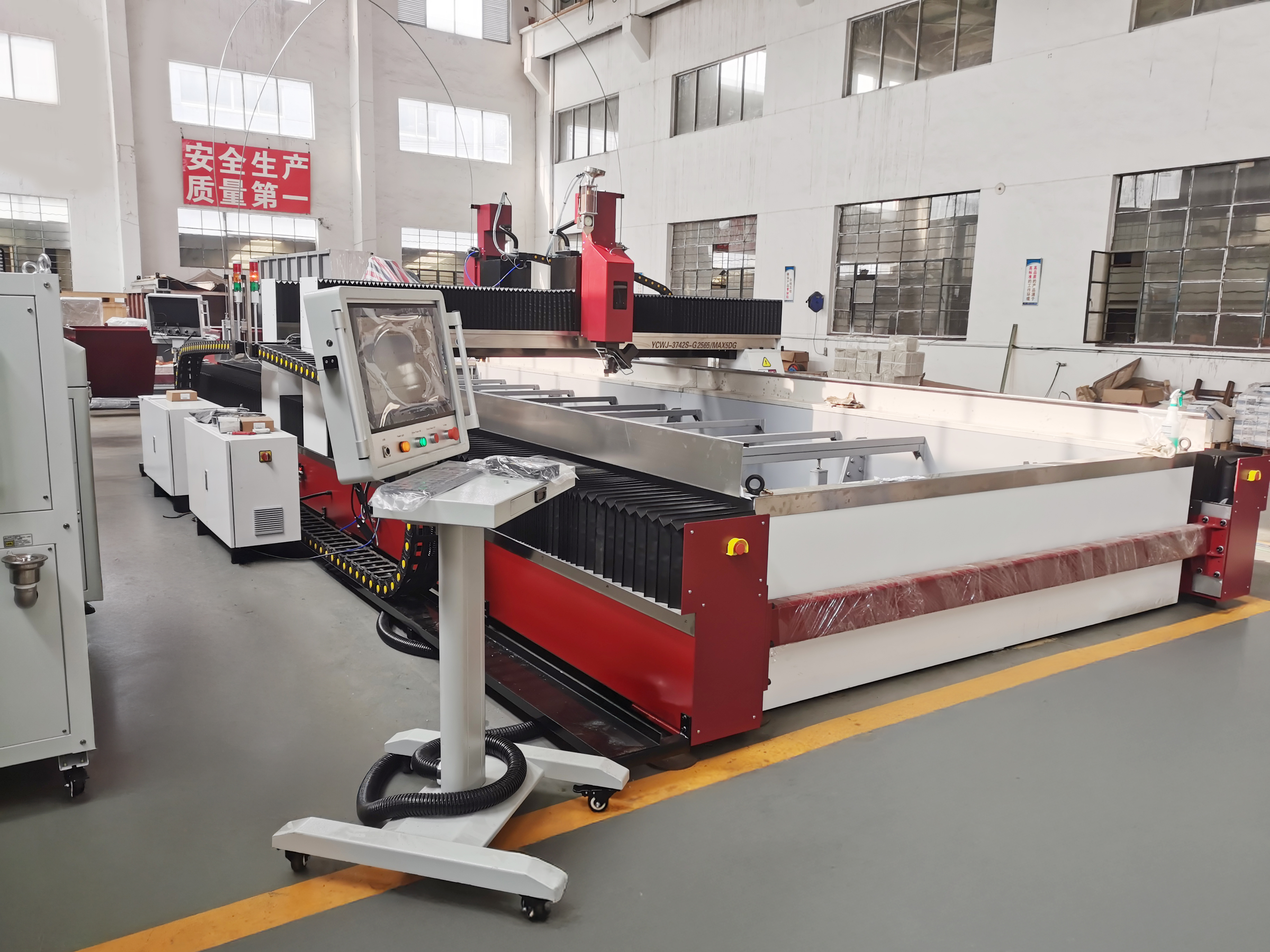

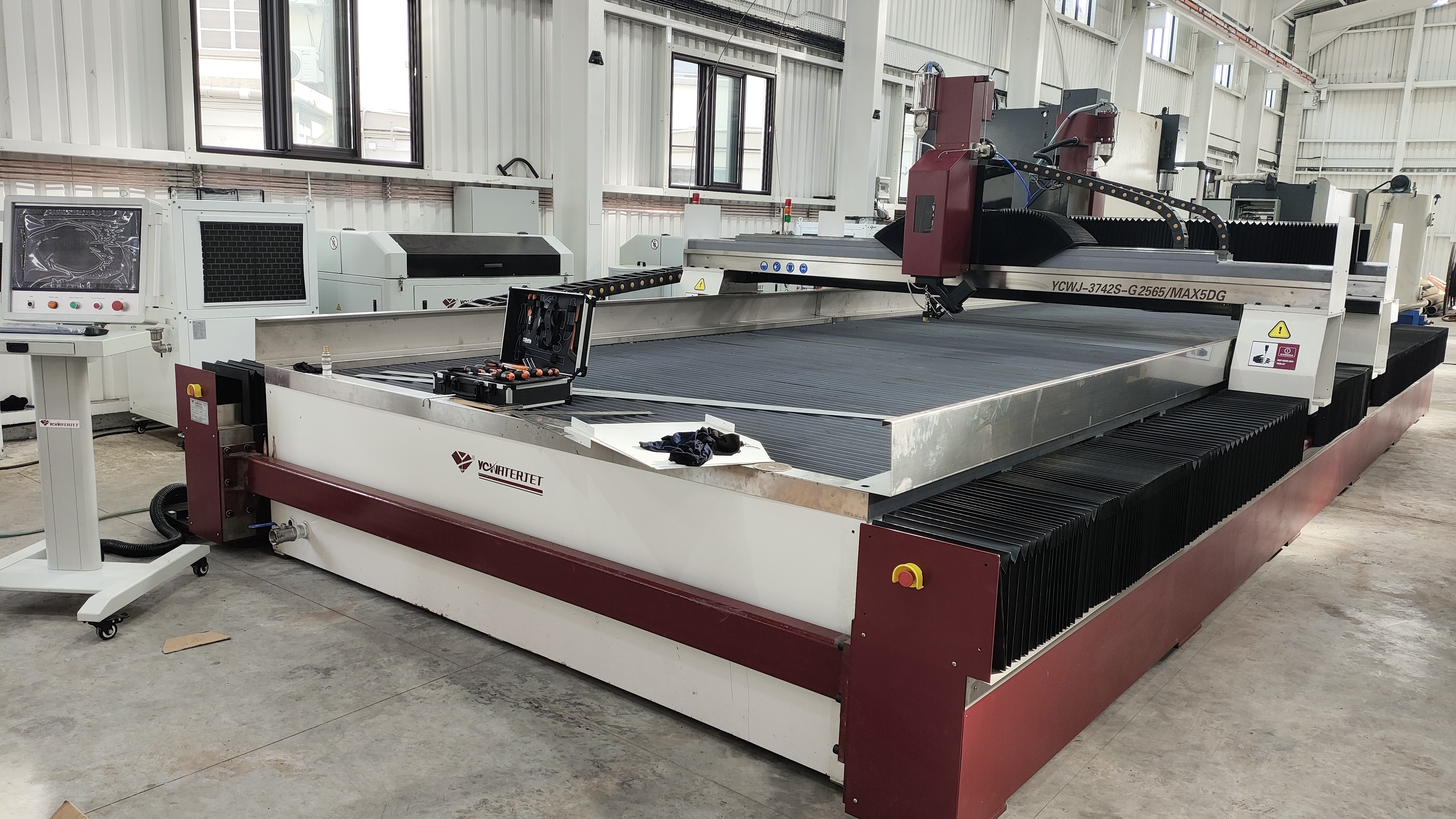

YCWJ-3742S-G2565/MAX5DG | |||
Параметры | Единица | G2565 | |
Эффективная зона резки | мм | 2500×6500 | |
перемещение по оси | X | мм | 2500 |
Y | мм | 6500 | |
Z | мм | 150-180 | |
Точность резки | мм | ±0,1( верхняя поверхность ) | |
Повторяющаяся точность позиционирования | мм | ±0,025 | |
X,Y скорость сухого хода | м/мин | 0-15 | |
Модель передачи | м/мин | Линейная направляющая & с шарико -винтовой парой | |

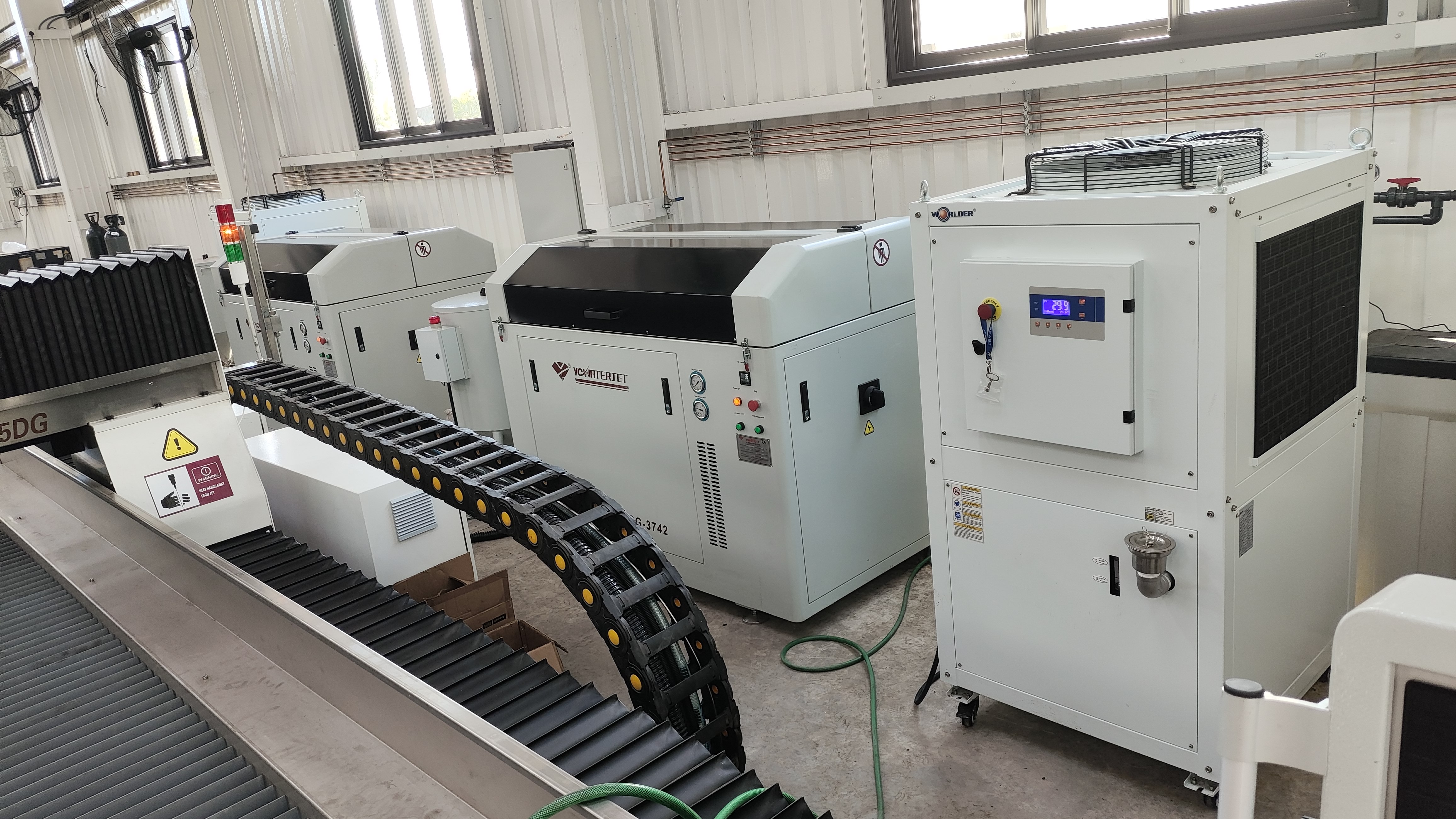

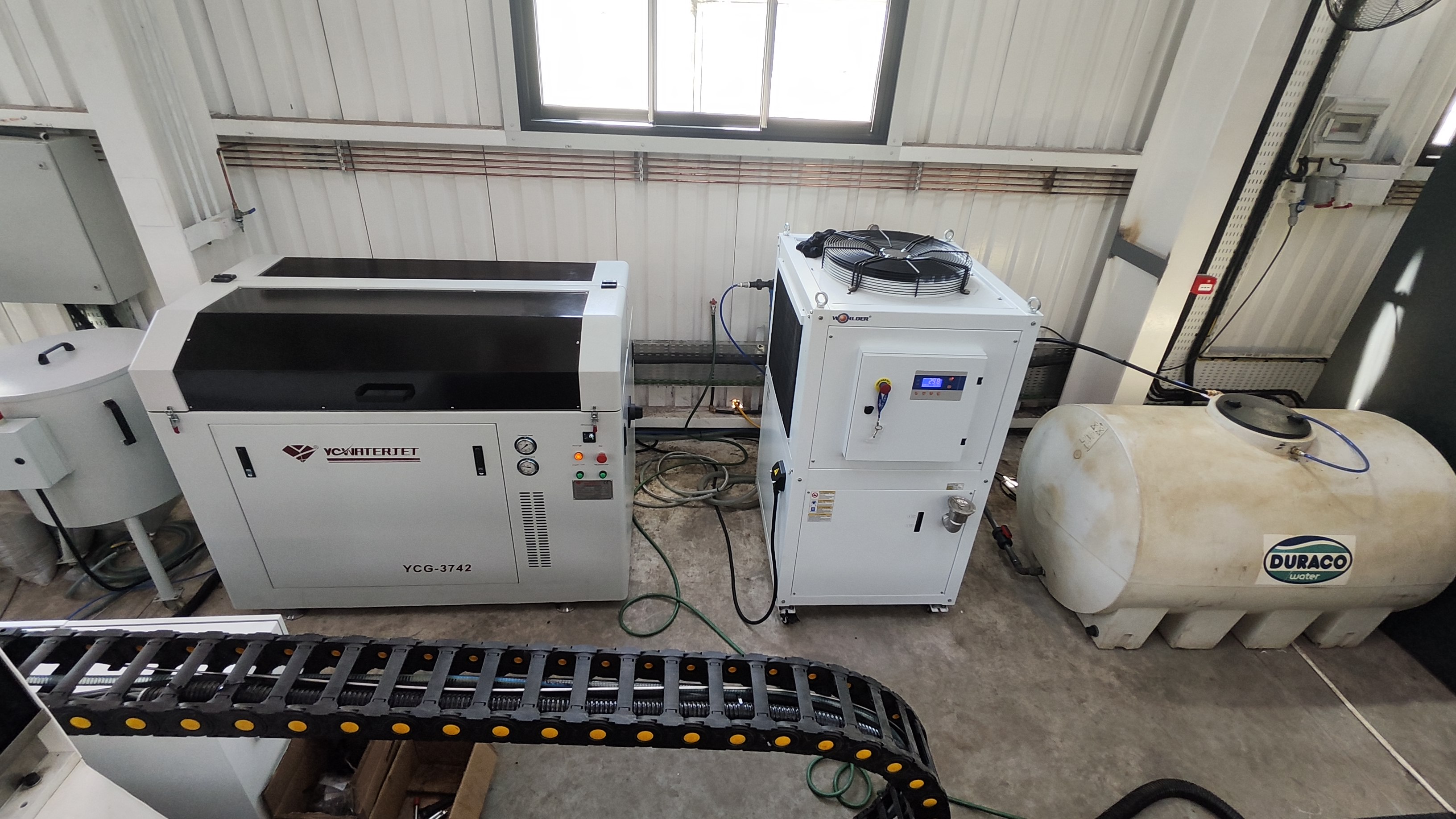

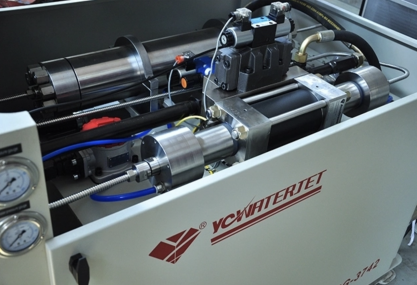

- Узел усилителя: основные компоненты Accustream.
- Система фильтрации воды однорядного типа.
- Функция ручной регулировки давления
-Максимальное давление: 4137 бар (60 000 фунтов на квадратный дюйм)
- Рабочее давление: 340 МПа
- Начало звездного треугольника
- Главный двигатель: 37 кВт/50 л.с.
-Максимальный расход воды: 3,7 л/мин.
- Основные электрические компоненты: Schneider
- ПЛК: Сименс
- Автоматическая остановка и защита при дополнительном давлении
- Подкачивающий насос для подачи воды
- Датчик температуры масла
- Датчик давления воды на входе
- Трехслойная защита (избыточное давление HP/избыточная температура масла/низкое давление воды на входе)
- Электрические компоненты: Schneider
- ПЛК: Сименс
- Давление масла и датчик давления воды на входе: WIKA
- Гидравлические клапаны и масляный насос: HYTEK

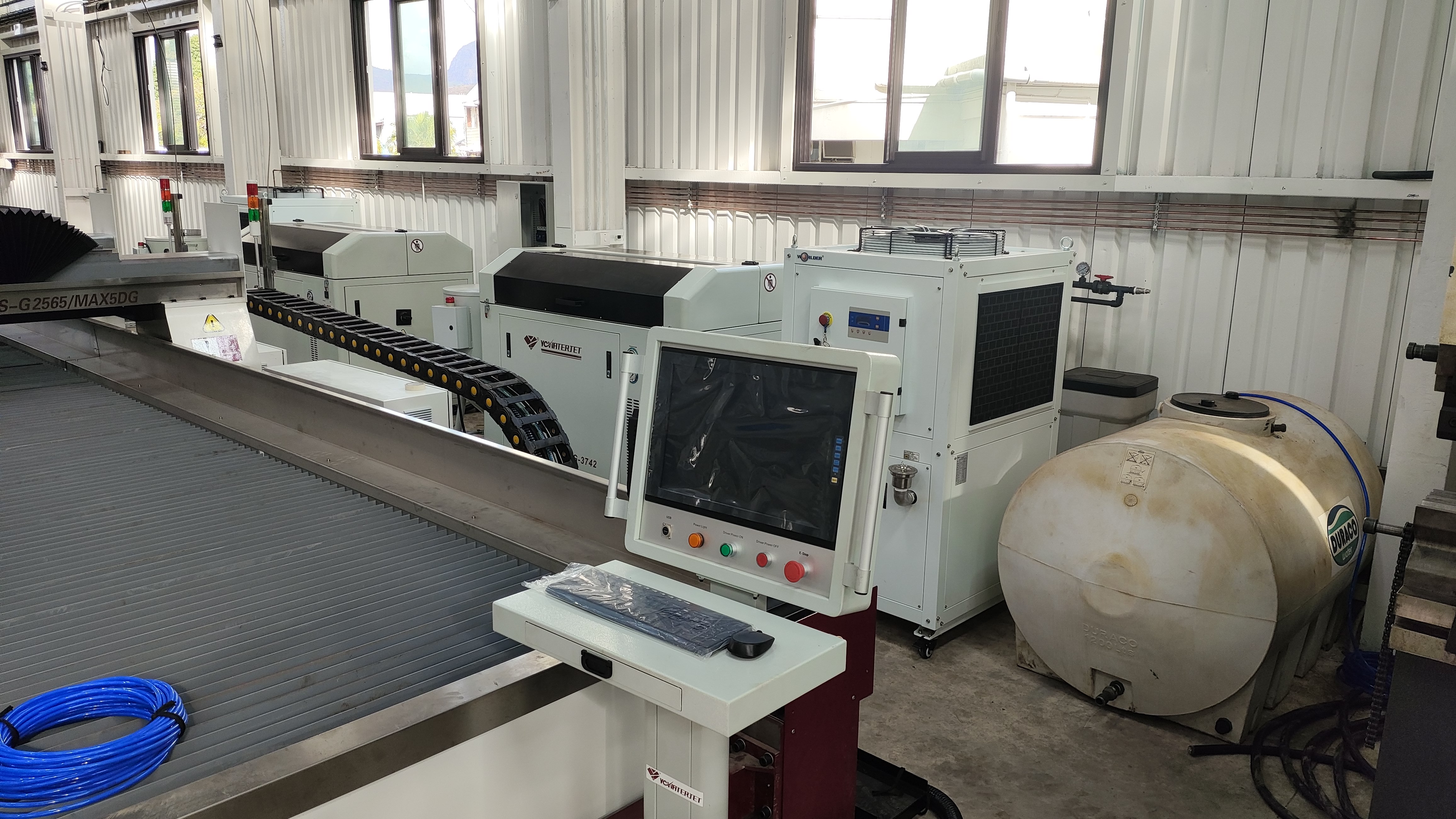

Система гидроабразивной резки WEIHONG-V9:
Может напрямую поддерживать G-код, формат кода PLT, формат кода ENG, формат файла DXF, созданный различным программным обеспечением CAD/CAM, таким как UG, MASTERCAM, AUTOCAD и т. д. Продолжение точек останова, пропуск выполнения программы. Малая апертура, автоматическое замедление, пауза и другие функции для небольших дуг, острых углов и углов. Моделирование в реальном времени и графическое моделирование. Прогнозирование времени обработки, траектории предварительной загрузки и динамическое отслеживание отображения.

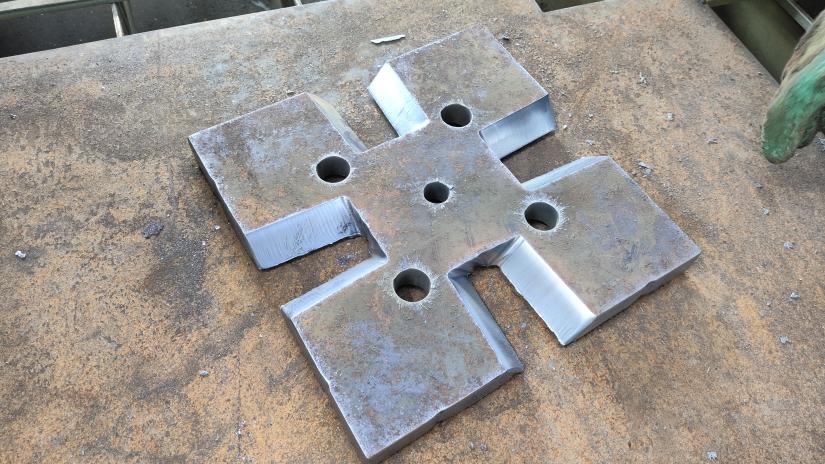

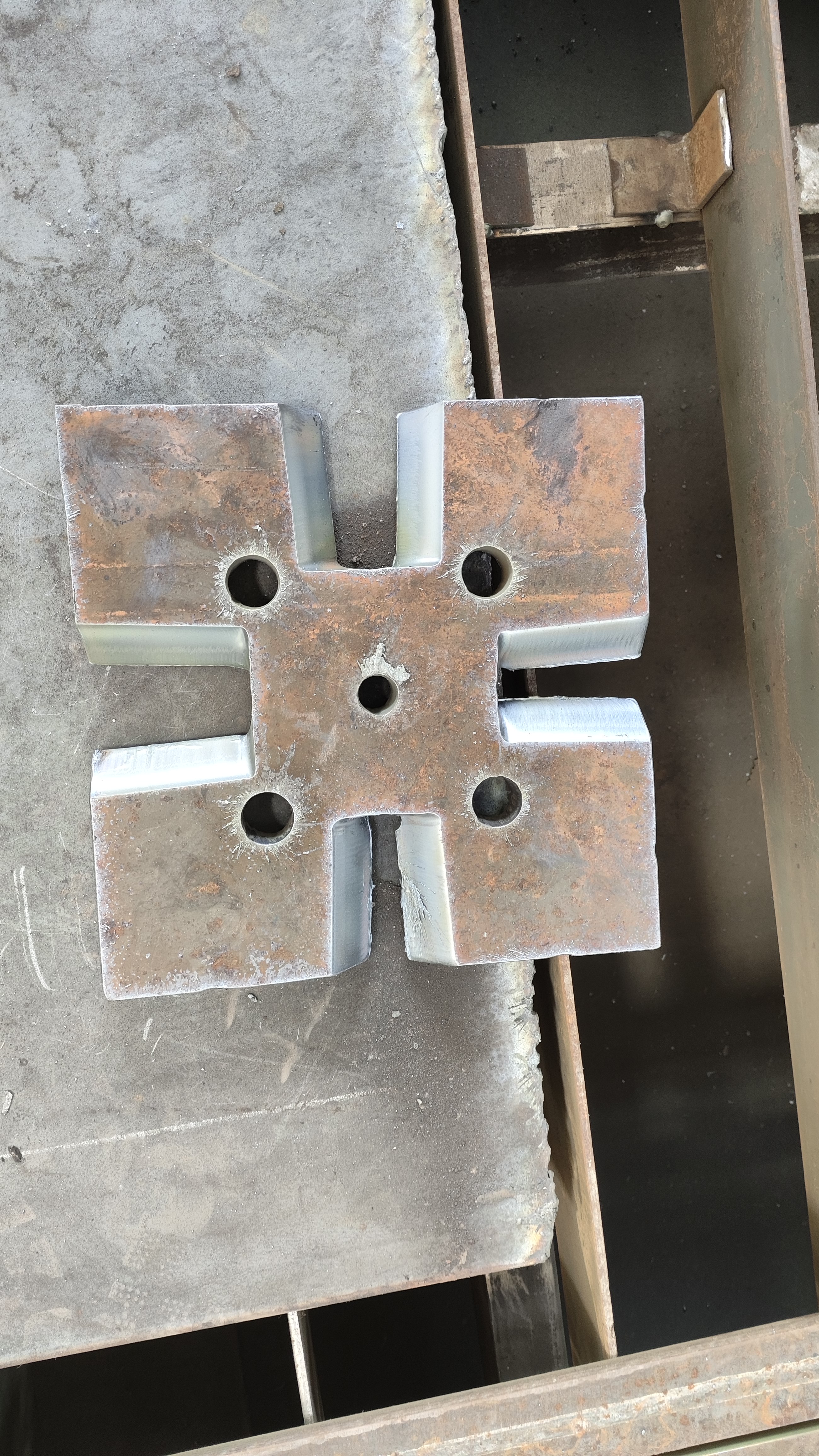

Образец резки
Картинки | Технические характеристики |

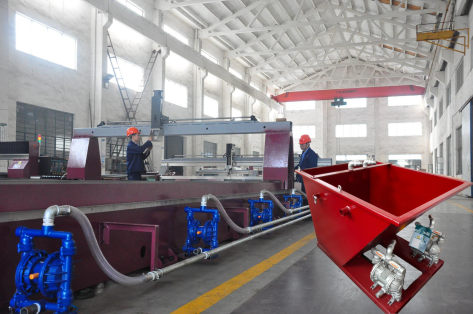

| СИСТЕМА ПОДАЧИ АБРАЗИВА Абразивный бункер: Динамическая подача песка Динамический тип превосходит традиционный. Ручной тип облегчает работу. С помощью ЧПУ мы можем автоматически управлять абразивом. Абразивный бак: Он может обеспечить расход песка каждый раз после его заполнения. Емкость: 170 л |

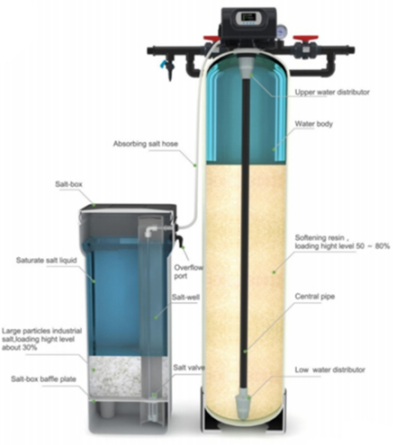

| СИСТЕМА СМЯГЧЕНИЯ ВОДЫ ДТ-2 В проточной воде содержится множество видов соединений. (Карбонат кальция, угольная кислота) Во время работы машины повышение температуры приведет к возникновению некоторых веществ химической или физической реакции - как мы называем это обшивка, которая сократит срок службы системы высокого давления и увеличит стоимость. После многих лет опыта система может решить эту проблему. |

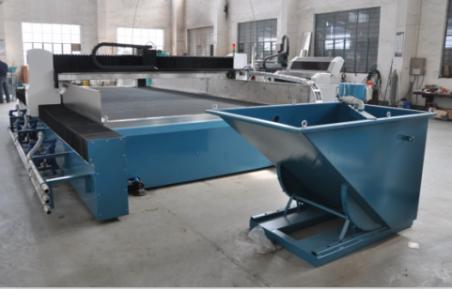

| СИСТЕМА УДАЛЕНИЯ ШЛАМА СР-2 Параметры всасывающего насоса: (Китай) Параметры одиночного насоса Расход: 10 м³/ч Дальность стрельбы: 50 м Выходное давление: 6 кгс/см² Диапазон поглощения: 7 м Максимальное обещание через твердую часть: 4,5 мм. Диаметр входного и выходного отверстия насоса: 40 мм. Мощность: сжатый воздух Максимальное входное давление: 7 кгс/см² Максимальный расход воздуха: 0,6 мм³/мин. Диаметр трахеи: 10 мм Ящик для сбора: 1,6м*1,5м*1,2м |

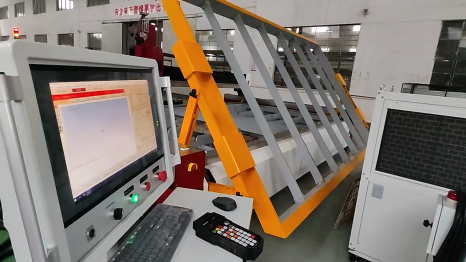

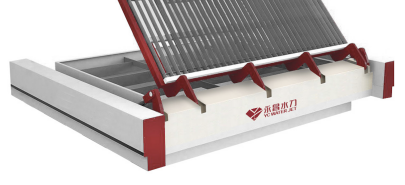

| ГИДРАВЛИЧЕСКАЯ СИСТЕМА ЗАГРУЗКИ ГИЛ400 1. Макс. Грузоподъемность опрокидывающего момента: 400 кг. 2. Большая режущая платформа оснащена гидравлическим приводом для опрокидывания, что позволяет этому гидравлическому погрузчику загружать или выгружать весь кусок листа, обеспечивая при этом минимальные потери материала и высокий уровень эффективности при работе устройства загрузки листов. |
